平成23年度下期 第二種電気工事士 学科 問45 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

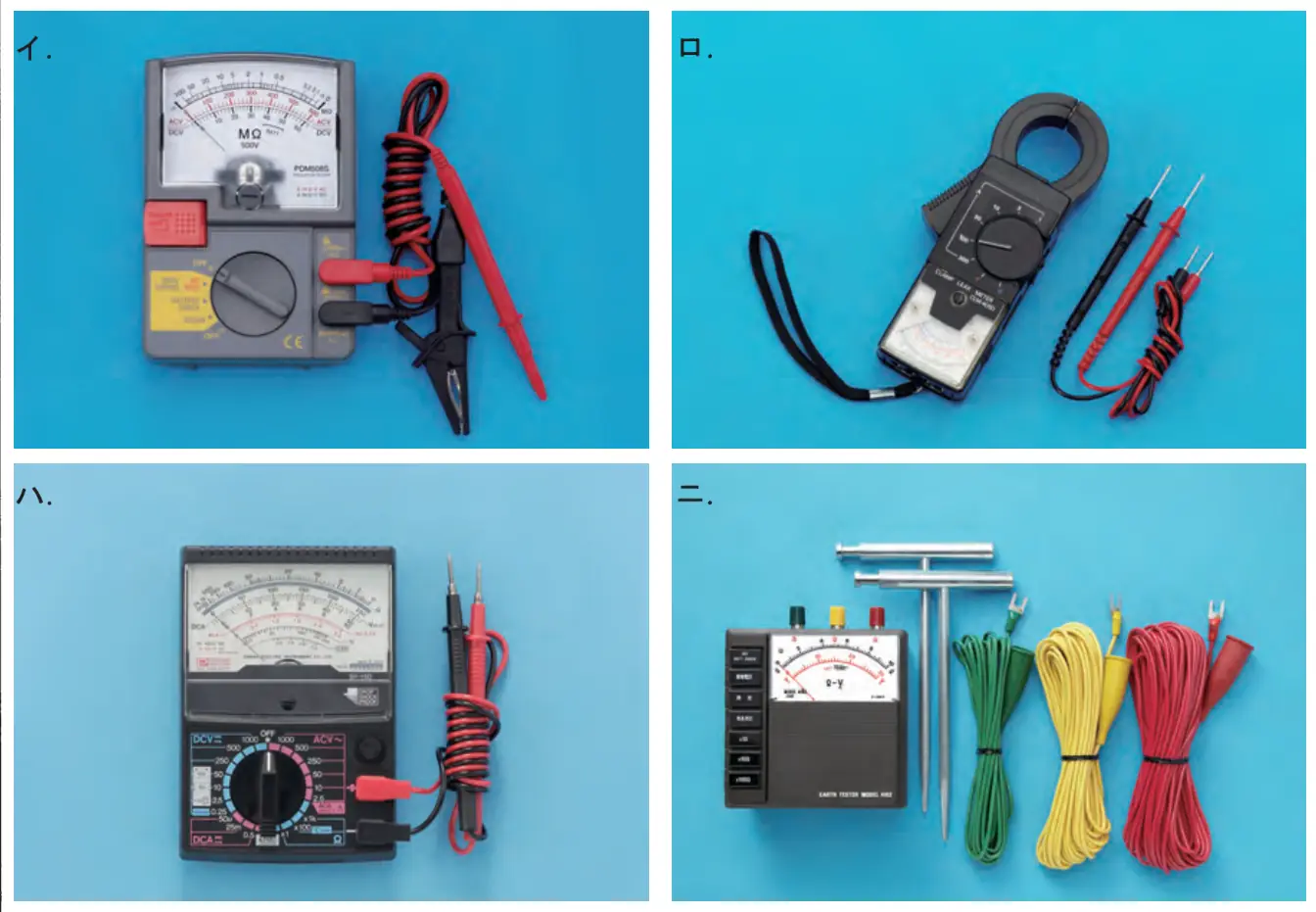

⑮で示す部分の接地抵抗を測定するものは。
答えを見る
正解 ニ
要点接地抵抗は接地抵抗計と補助接地棒で測る
解説
⑮は電気温水器の接地（ED＝D種接地工事）の部分で、接地抵抗は補助接地棒とリード線が付属する接地抵抗計で測定するので、ニが正しい。
- イ：絶縁抵抗計（メガー）で、絶縁抵抗を測るので誤り。
- ロ：クランプ形電流計（漏れ電流計）で誤り。
- ハ：回路計（テスタ）で、電圧・導通などを測るので誤り。
