平成23年度下期 第二種電気工事士 学科 問46 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

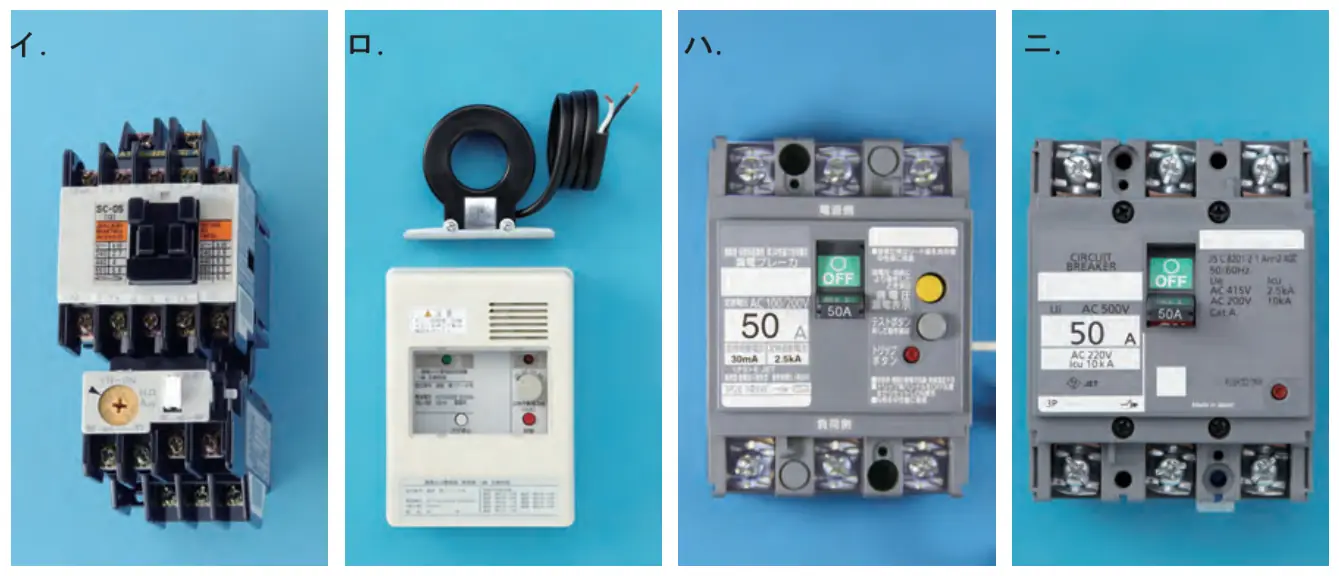

⑯で示す部分に取り付ける器具は。
答えを見る
正解 ハ
要点BEは過負荷保護付漏電遮断器
解説
⑯の図記号BE（3P 50AF 50A 30mA）は過負荷保護付漏電遮断器で、テストボタンがあり定格感度電流30mAの表示があるハが正しい。
- イ：電磁開閉器（電磁接触器と熱動継電器）で誤り。
- ロ：零相変流器と受信機からなる漏電火災警報器で誤り。
- ニ：テストボタンのない配線用遮断器で誤り。
