平成23年度下期 第二種電気工事士 学科 問47 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

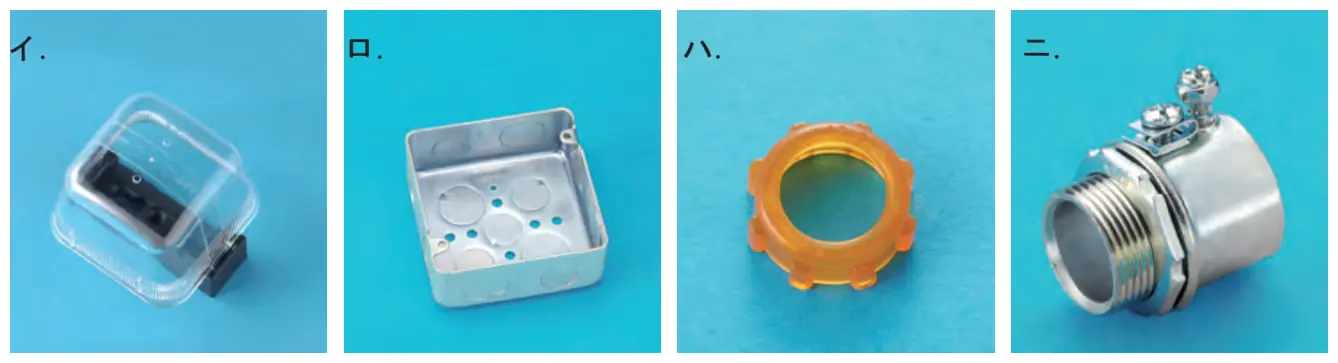

⑰で示す部分の工事において、使用されることのないものは。
答えを見る
正解 イ
要点E19はねじなし電線管、ボックスコネクタで接続
解説
⑰は「IV1.6（E19）」のねじなし電線管工事の部分で、樹脂製の透明カバー付きボックスのイは、この金属管工事では使用されない。
- ロ：アウトレットボックスは管の接続・分岐に使う。
- ハ：絶縁ブッシングは管端で電線の被覆を保護するのに使う。
- ニ：ねじなしボックスコネクタはねじなし電線管とボックスの接続に使う。
