平成23年度下期 第二種電気工事士 学科 問48 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

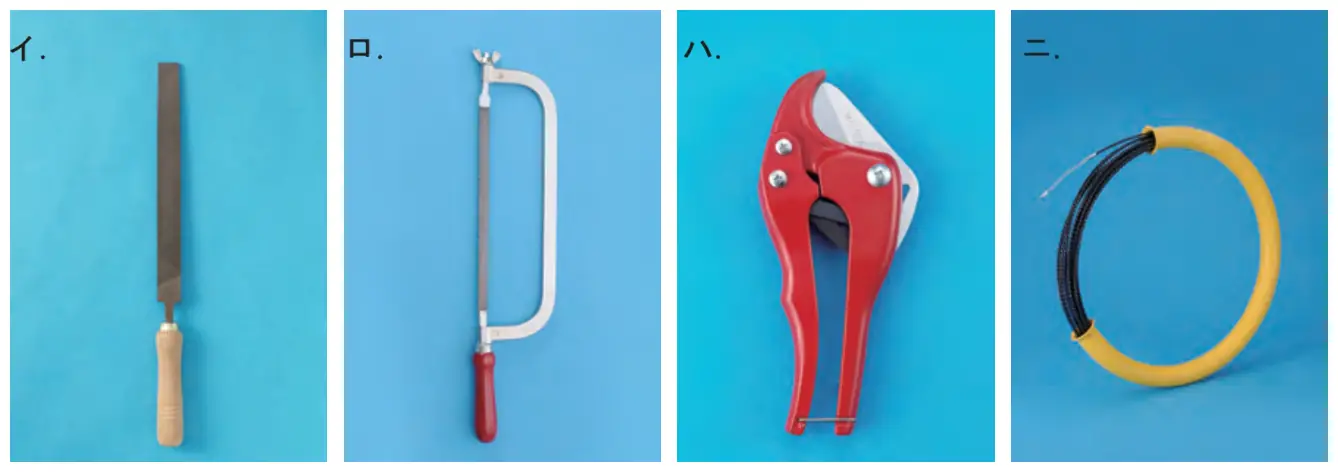

⑱で示す部分の工事において、使用されることのない工具は。
答えを見る
正解 ハ
要点塩ビ管カッタは合成樹脂管用で金属管には使わない
解説
⑱はねじなし電線管（E19）の工事なので、合成樹脂管を切断する塩ビ管カッタ（ハ）は使用されない。
- イ：やすりは金属管の切断面のバリ取りに使う。
- ロ：金切りのこは金属管の切断に使う。
- ニ：呼び線挿入器は管内に電線を通すのに使う。
ねじなし電線管はねじ切りが不要なので、パイプバイスやねじ切り器も使わない。
