平成24年度下期 第二種電気工事士 学科 問22 解説
低圧屋内配線の図記号と、それに対する施工方法の組合せとして、正しいものは。

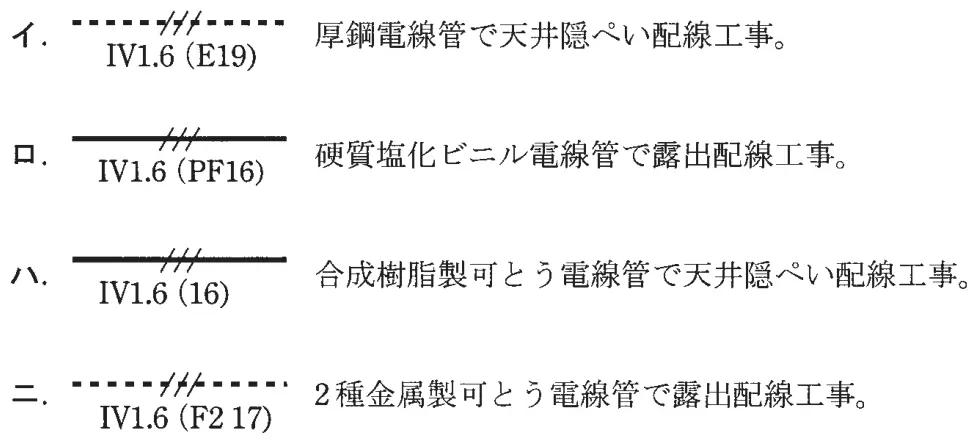

- イ（図記号）IV1.6（E19） 厚鋼電線管で天井隠ぺい配線工事。
- ロ（図記号）IV1.6（PF16） 硬質塩化ビニル電線管で露出配線工事。
- ハ（図記号）IV1.6（16） 合成樹脂製可とう電線管で天井隠ぺい配線工事。
- ニ（図記号）IV1.6（F2 17） 2種金属製可とう電線管で露出配線工事。
答えを見る
正解 ニ（図記号）IV1.6（F2 17） 2種金属製可とう電線管で露出配線工事。
要点F2は2種金属製可とう電線管、PFは合成樹脂製可とう電線管
解説
「F2 17」は2種金属製可とう電線管の記号なので、ニの組合せが正しい。
- 管の記号：E＝ねじなし電線管、数字のみ（偶数）＝厚鋼電線管、PF＝合成樹脂製可とう電線管、VE＝硬質塩化ビニル電線管。
イ：E19はねじなし電線管であり、厚鋼電線管ではないので誤り。ロ：PF16は合成樹脂製可とう電線管であり、硬質塩化ビニル電線管ではないので誤り。ハ：（16）は厚鋼電線管であり、合成樹脂製可とう電線管ではないので誤り。
