平成28年度下期 第二種電気工事士 学科 問22 解説
低圧屋内配線の図記号と，それに対する施工方法の組合せとして，正しいものは。

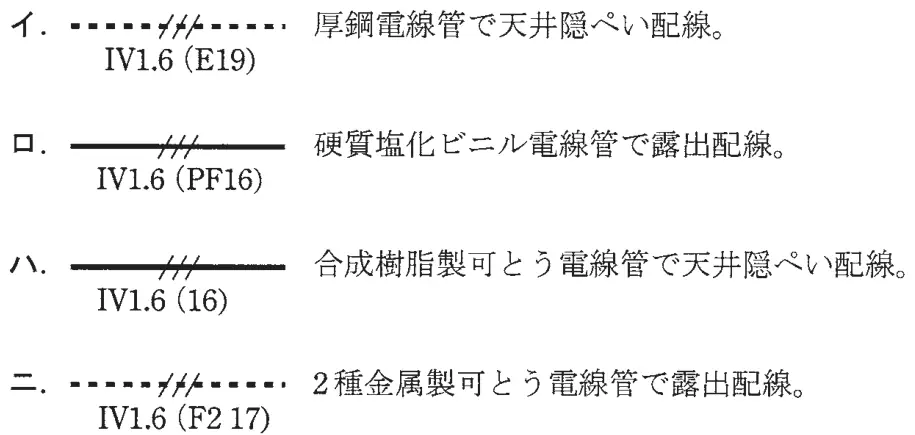

- イ（図記号）IV1.6（E19） 厚鋼電線管で天井隠ぺい配線。
- ロ（図記号）IV1.6（PF16） 硬質塩化ビニル電線管で露出配線。
- ハ（図記号）IV1.6（16） 合成樹脂製可とう電線管で天井隠ぺい配線。
- ニ（図記号）IV1.6（F2 17） 2種金属製可とう電線管で露出配線。
答えを見る
正解 ニ（図記号）IV1.6（F2 17） 2種金属製可とう電線管で露出配線。
要点F2は2種金属製可とう電線管、PFは合成樹脂製可とう電線管
解説
（F2 17）は2種金属製可とう電線管の17号を表し、線種は露出配線を表すので、ニが正しい組合せ。
イ：E19はねじなし電線管で厚鋼電線管ではなく、破線状の線種も天井隠ぺいではないので誤り。
ロ：PF16は合成樹脂製可とう電線管で、硬質塩化ビニル電線管（VE）ではないので誤り。
ハ：記号なしの（16）は合成樹脂製可とう電線管を表さないので誤り。
