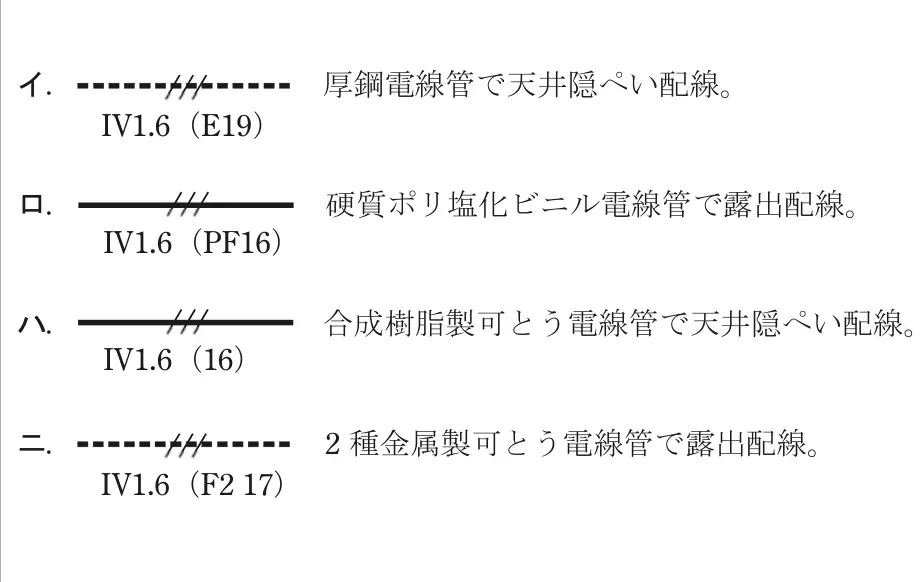

令和5年度下期午前 第二種電気工事士 学科 問21 解説

正答はニです。破線（- - -）は露出配線、「F2」は2種金属製可とう電線管を表すので、図記号と施工方法が一致しています。

イ：破線は露出配線で天井隠ぺいではなく、「E」はねじなし電線管で厚鋼電線管ではないので誤り。

ロ：「PF」は合成樹脂製可とう電線管で、硬質ポリ塩化ビニル電線管は「VE」なので誤り。また実線は天井隠ぺい配線。

ハ：記号なしの数字（16）は鋼製電線管（厚鋼電線管）を表し、合成樹脂製可とう電線管ではないので誤り。
