平成24年度下期 第二種電気工事士 学科 問27 解説

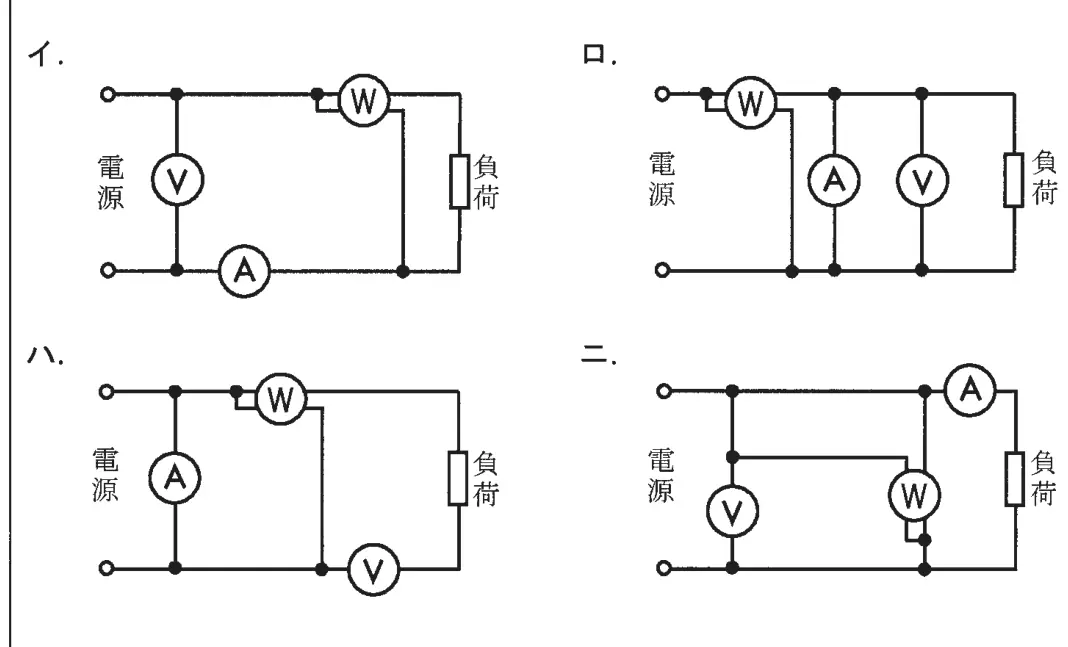

単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。
答えを見る
正解 イ
要点電流計は直列、電圧計は並列、電力計は電流コイル直列・電圧コイル並列
解説
電圧計は電源（負荷）と並列、電流計は負荷と直列、電力計は電流コイルを直列・電圧コイルを並列に接続する。すべてを満たしているのはイ。
ロ：電流計が負荷と並列に接続されており（短絡状態になる）誤り。ハ：電流計が電源と並列、電圧計が直列に接続されており誤り。ニ：電力計の電流コイルと電圧コイルの接続が正しくないので誤り。
