令和5年度上期午前 第二種電気工事士 学科 問27 解説

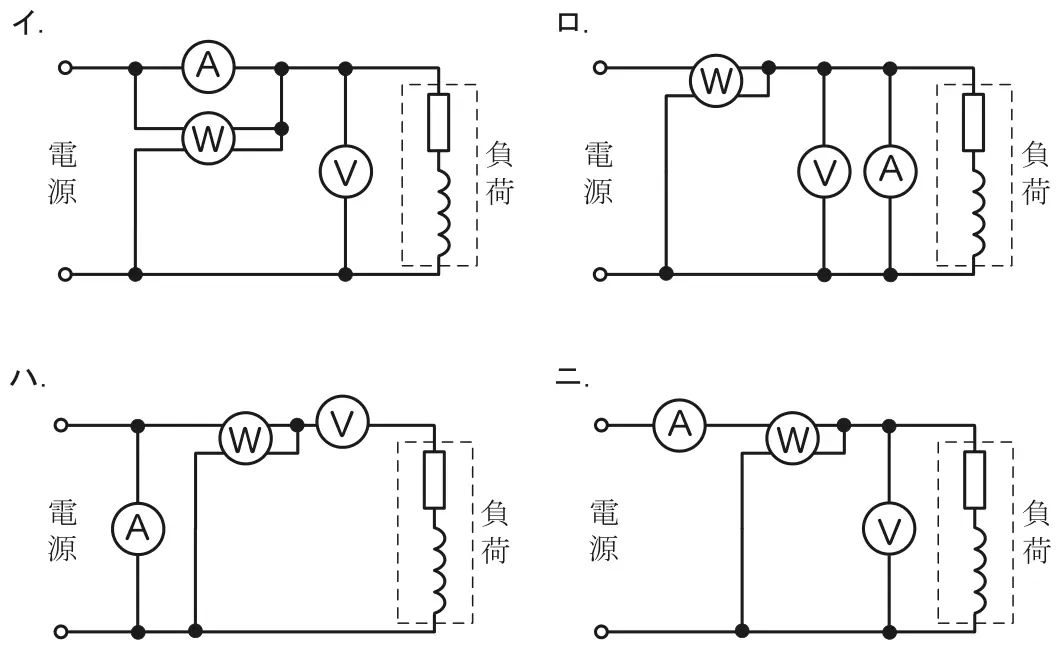

単相交流電源から負荷に至る回路において，電圧計，電流計，電力計の結線方法として，正しいものは。
答えを見る
正解 ニ
要点電流計は負荷と直列、電圧計は負荷と並列に接続
解説
電流計は直列、電圧計は負荷に並列、電力計は電流コイルを直列・電圧コイルを並列に接続するので、ニが正しい結線です。
イ：電流計と電力計の電流コイルが並列になっていて誤り。
ロ：電流計が負荷と並列（電源を短絡）になっていて誤り。
ハ：電流計が電源と並列、電圧計が直列に入っていて誤り。
