平成27年度下期 第二種電気工事士 学科 問24 解説

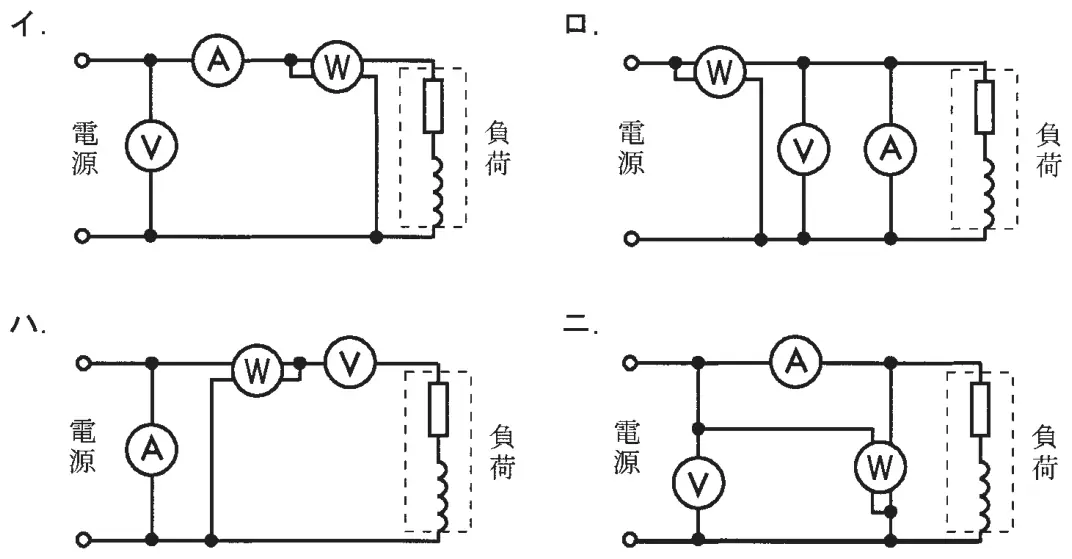

単相交流電源から負荷に至る回路において，電圧計，電流計，電力計の結線方法として，正しいものは。
答えを見る
正解 イ
要点電流計は負荷と直列、電圧計は並列、電力計は電流コイル直列・電圧コイル並列
解説
イは、電圧計を電源と並列、電流計を負荷と直列、電力計の電流コイルを直列・電圧コイルを並列に接続しているので正しい。
ロ：電流計が負荷と並列に接続されており（電源の短絡になる）誤り。
ハ：電流計が電源と並列、電圧計が負荷と直列になっており誤り。
ニ：電力計の電流コイルと電圧コイルの接続が逆（電流コイル側が負荷と並列）になっており誤り。
