平成24年度下期 第二種電気工事士 学科 問45 解説
配線図
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑮で示す図記号の器具は。
答えを見る
正解 ニ
要点丸にT、傍記Rはリモコン変圧器
解説

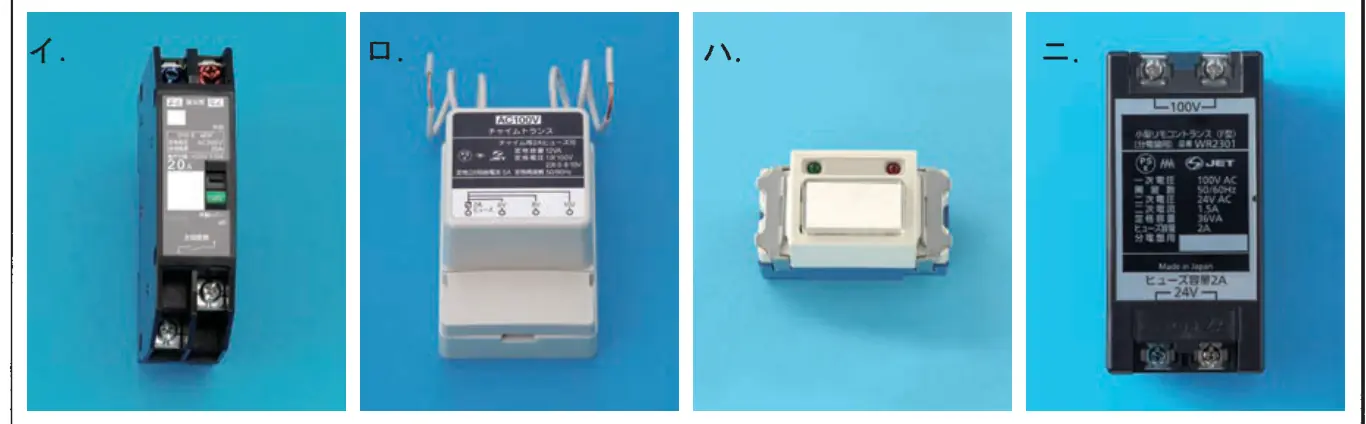

⑮は円の中にTの記号で「R」の傍記があるため、リモコン変圧器を表す。写真ニは一次100V・二次24Vのリモコントランスなので正答はニ。
イ：配線用遮断器で誤り。ロ：チャイム用の変圧器（ベル変圧器）で誤り。ハ：埋込形のスイッチ類で誤り。
