平成24年度下期第二種電気工事士学科問46 解説

配線図

図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。

【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。

2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。

3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。

4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

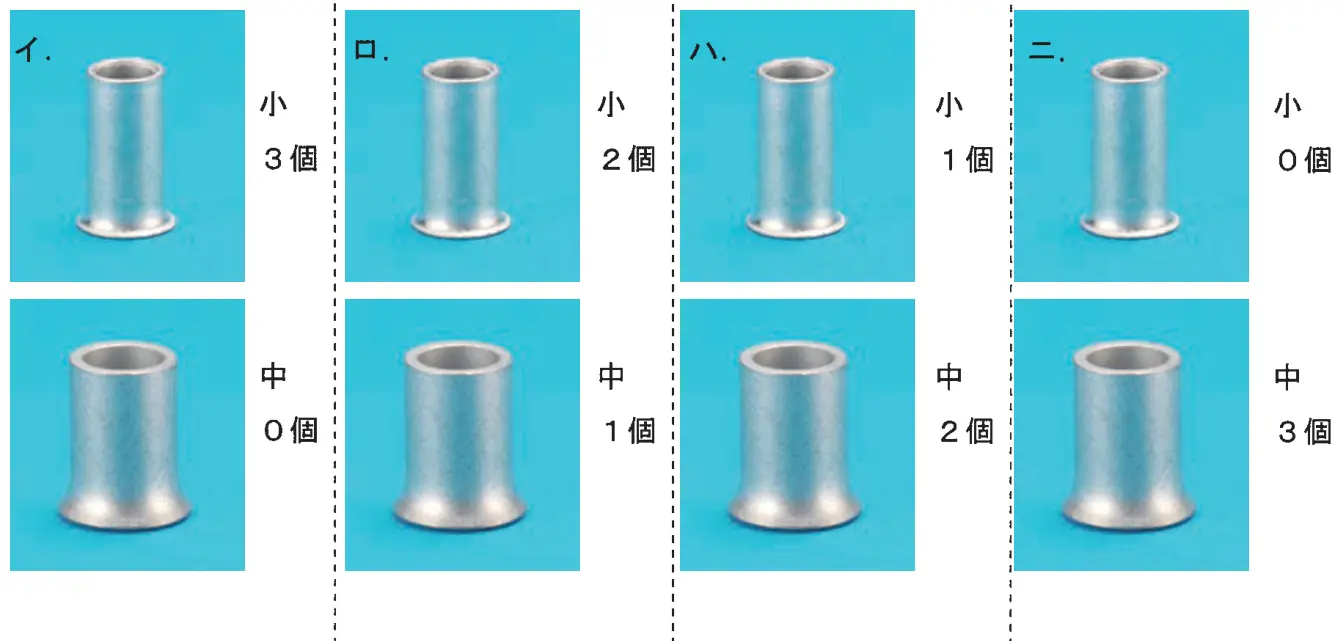

⑯で示すジョイントボックス内において、接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。

ただし、使用する電線はVVF1.6-2Cとし、ジョイントボックスを経由する電線は、すべて接続箇所を設けるものとする。

答えを見る

正解イ小3個　中0個

要点1.6mm2本〜4本の接続はリングスリーブ小

⑯のジョイントボックスには電源・DL・点滅器・壁付照明器具のケーブルが集まり、接続は次の3か所になる。いずれも1.6mmが2〜3本なので、すべて小スリーブで、小3個・中0個となり正答はイ。

ロ・ハ・ニ：中スリーブが必要な5本以上の接続はないので誤り。
