平成24年度下期 第二種電気工事士 学科 問47 解説
配線図
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑰で示す図記号の器具は。
答えを見る
正解 ハ
要点傍記ELは漏電遮断器付コンセント
解説

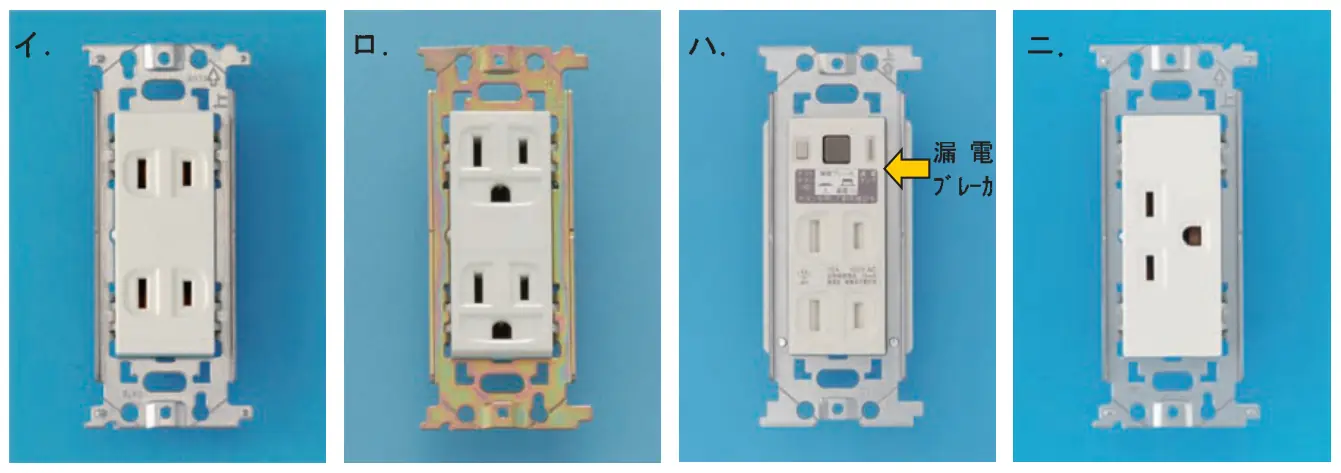

⑰は壁付コンセントに「2」「EL」の傍記があり、2口の漏電遮断器付コンセントを表す。写真ハは漏電ブレーカ付の2口コンセントなので正答はハ。
イ：一般的な2口コンセント（接地極なし・漏電遮断器なし）で誤り。ロ：接地極付2口コンセントで誤り。ニ：接地極付1口コンセントで誤り。
