平成25年度上期 第二種電気工事士 学科 問48 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
⑱で示す図記号の器具は。
答えを見る
正解 ニ
要点LK・ET・WPは抜け止め形・接地端子付・防雨形
解説

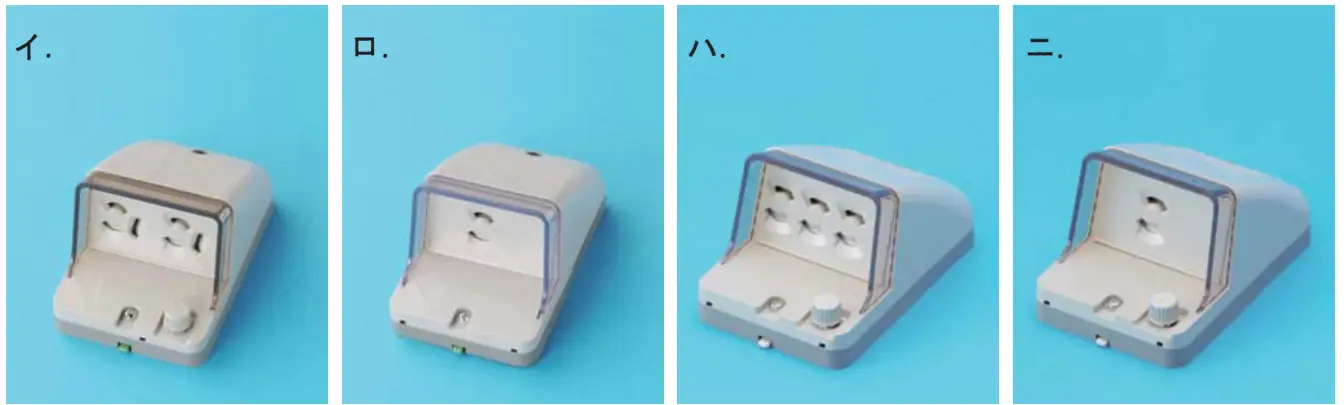

⑱は1口コンセントにLK（抜け止め形）、ET（接地端子付）、WP（防雨形）を傍記したもので、防雨カバー付きで1口、接地端子（ねじ）を備えたニが該当する。
イ：2口なので該当しない。
ロ：1口の防雨形だが接地端子がない。
ハ：3口なので該当しない。
