平成25年度上期 第二種電気工事士 学科 問47 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
⑰で示す部分の負荷電流を測定するものは。
答えを見る
正解 ニ
要点負荷電流は回路を切らずにクランプ形電流計で測る
解説

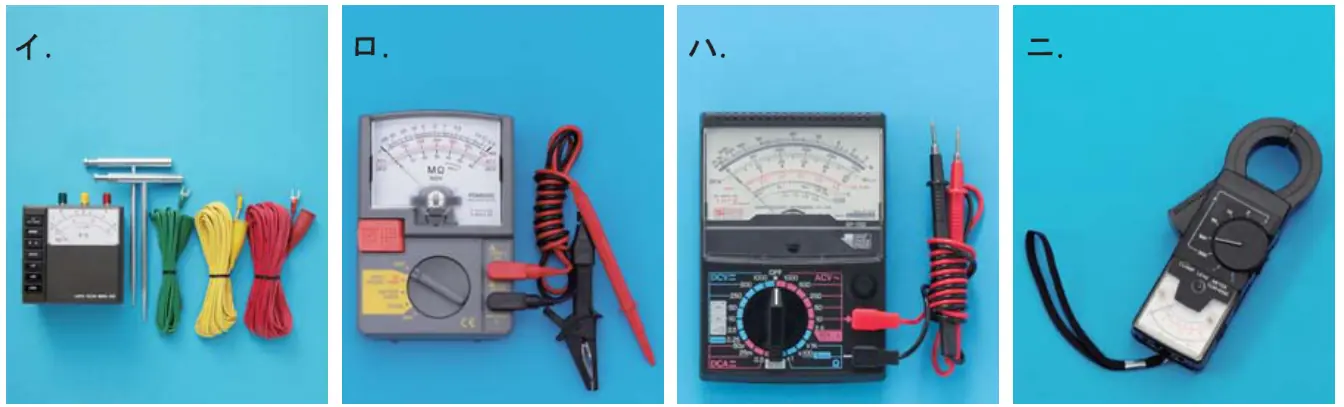

⑰の分岐回路の負荷電流は、電線を挟むだけで測定できるクランプ形電流計（ニ）で測る。
イ：接地抵抗計（補助接地棒とリード線付き）。
ロ：絶縁抵抗計（MΩ目盛り）。
ハ：回路計（テスタ）。
