平成25年度上期 第二種電気工事士 学科 問49 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。

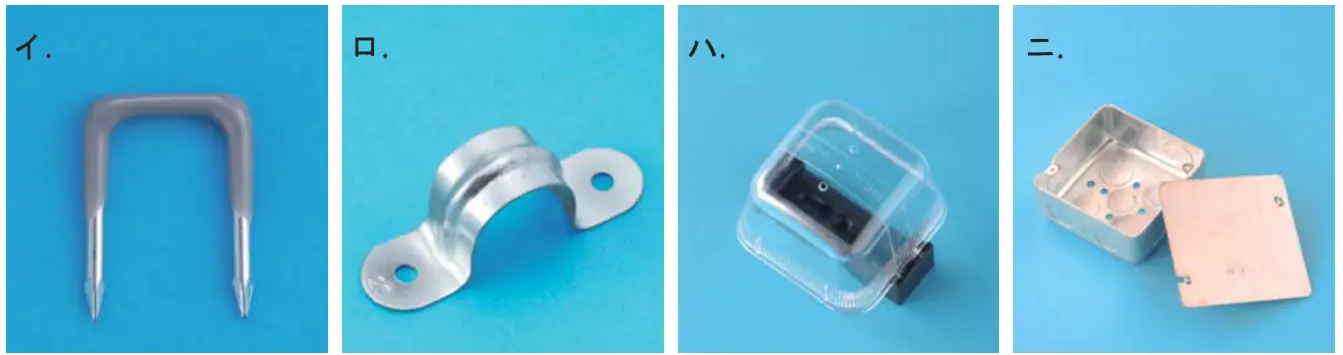

3階平面図の施工で、一般的に使用されることのないものは。
答えを見る
正解 ロ
要点VVFのケーブル工事では金属管用サドルは使わない
解説
3階はVVFを用いたケーブル工事なので、金属管などを固定するサドル（ロ）は一般的に使用しない。
イ：ステープルはVVFを造営材に固定するのに使う。
ハ：VVF用ジョイントボックスは接続箇所に使う。
ニ：アウトレットボックスは天井内のジョイントボックス（□）として使う。
