平成25年度上期 第二種電気工事士 学科 問50 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。

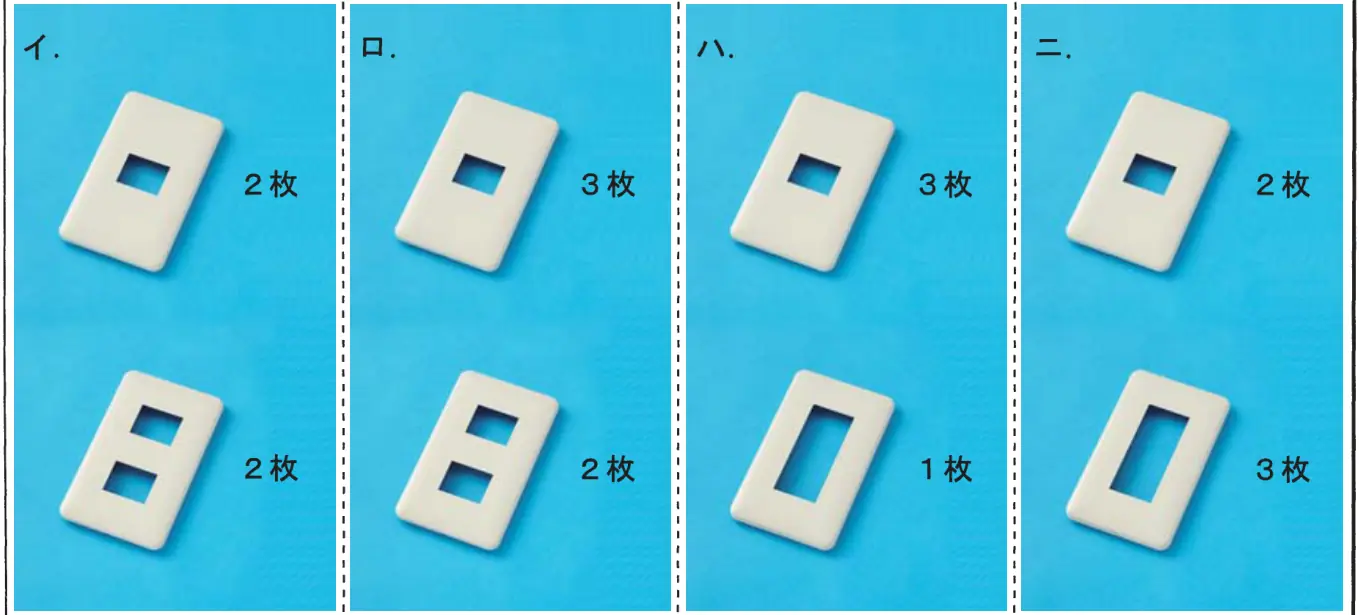

3階部分に使用するプレートの形状とその最少枚数の組合せで、適切なものは。
答えを見る
正解 イ
要点2口コンセントは2個用プレート、単独スイッチは1個用
解説
3階では、スイッチ「ス」と3路スイッチ「コ」がそれぞれ1個ずつ単独で取り付けられるので1個用プレート2枚、2口コンセント2箇所には2個用プレート2枚を使う。よってイが適切。
ロ：1個用3枚は多い。
ハ・ニ：3個用（大角形）プレートを使う箇所はない。
