令和5年度上期午前 第二種電気工事士 学科 問45 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

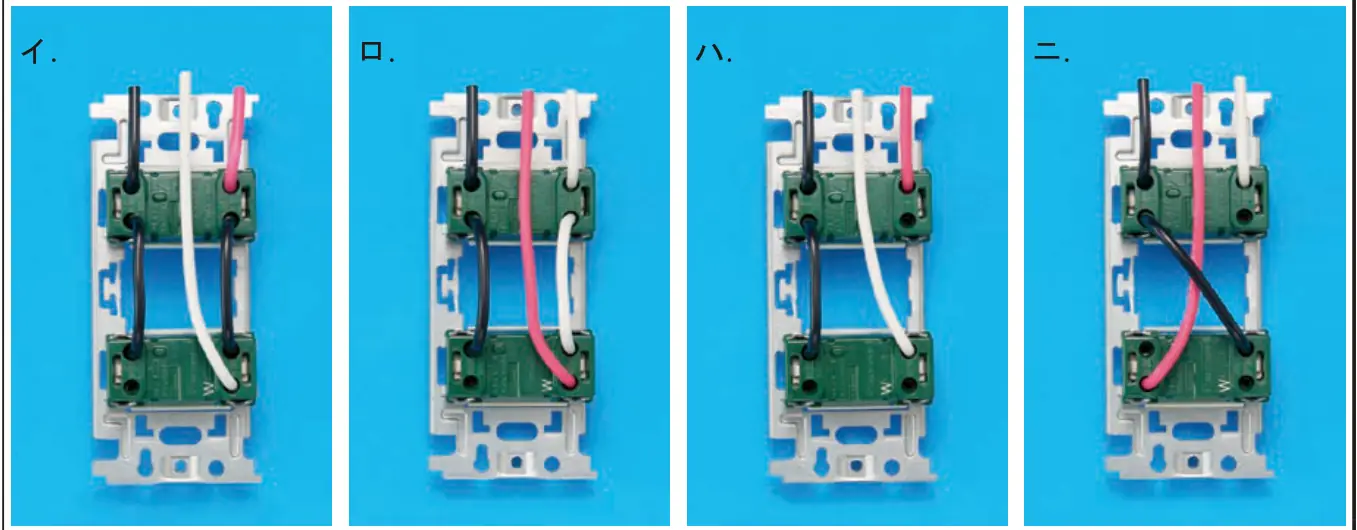

⑮で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。
答えを見る
正解 ハ
要点スイッチは黒と赤、コンセントは黒と白（W側）に結線
解説
⑮はスイッチとコンセントの組合せで、黒（電源）をスイッチとコンセントの両方へ渡り、白をコンセントのW表示側、赤をスイッチの負荷側に結線したハが正しいです。
- 接地側の白はコンセントのW端子に接続し、スイッチには入れません。
イ：赤（負荷側）とコンセントがつながっており誤り。
ロ：白がスイッチ側に接続されており誤り。
ニ：黒の渡り線がコンセントのW側につながり、白がスイッチ側に入っており誤り。
