平成25年度下期 第二種電気工事士 学科 問18 解説
写真に示す材料の用途は。
- イフロアダクトが交差する箇所に用いる。
- ロ多数の遮断器を集合して設置するために用いる。
- ハ多数の金属管が集合する箇所に用いる。
- ニ住宅でスイッチやコンセントを取り付けるのに用いる。
答えを見る
正解 ニ住宅でスイッチやコンセントを取り付けるのに用いる。
要点合成樹脂製スイッチボックスは住宅のスイッチ・コンセント取付けに使う
解説

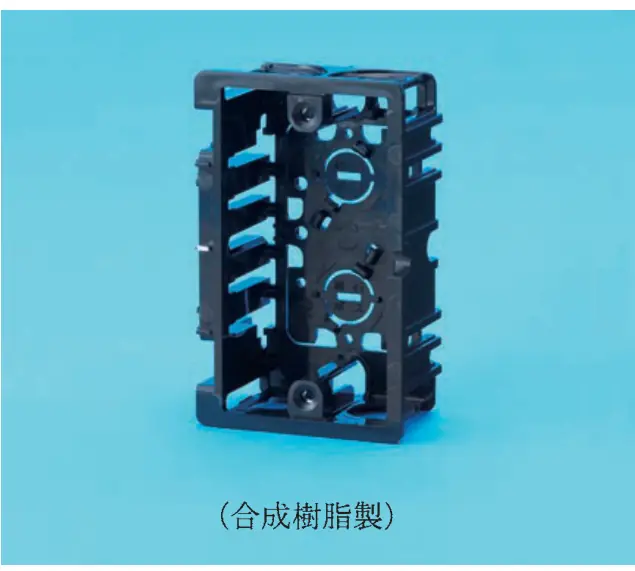

写真は合成樹脂製のスイッチボックスで、住宅の壁でスイッチやコンセントを取り付けるのに使います。
イ：フロアダクトの交差部にはジャンクションボックスを使うので誤り。
ロ：遮断器の集合設置は分電盤なので誤り。
ハ：多数の金属管が集まる箇所にはプルボックスを使うので誤り。
