平成25年度下期 第二種電気工事士 学科 問45 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

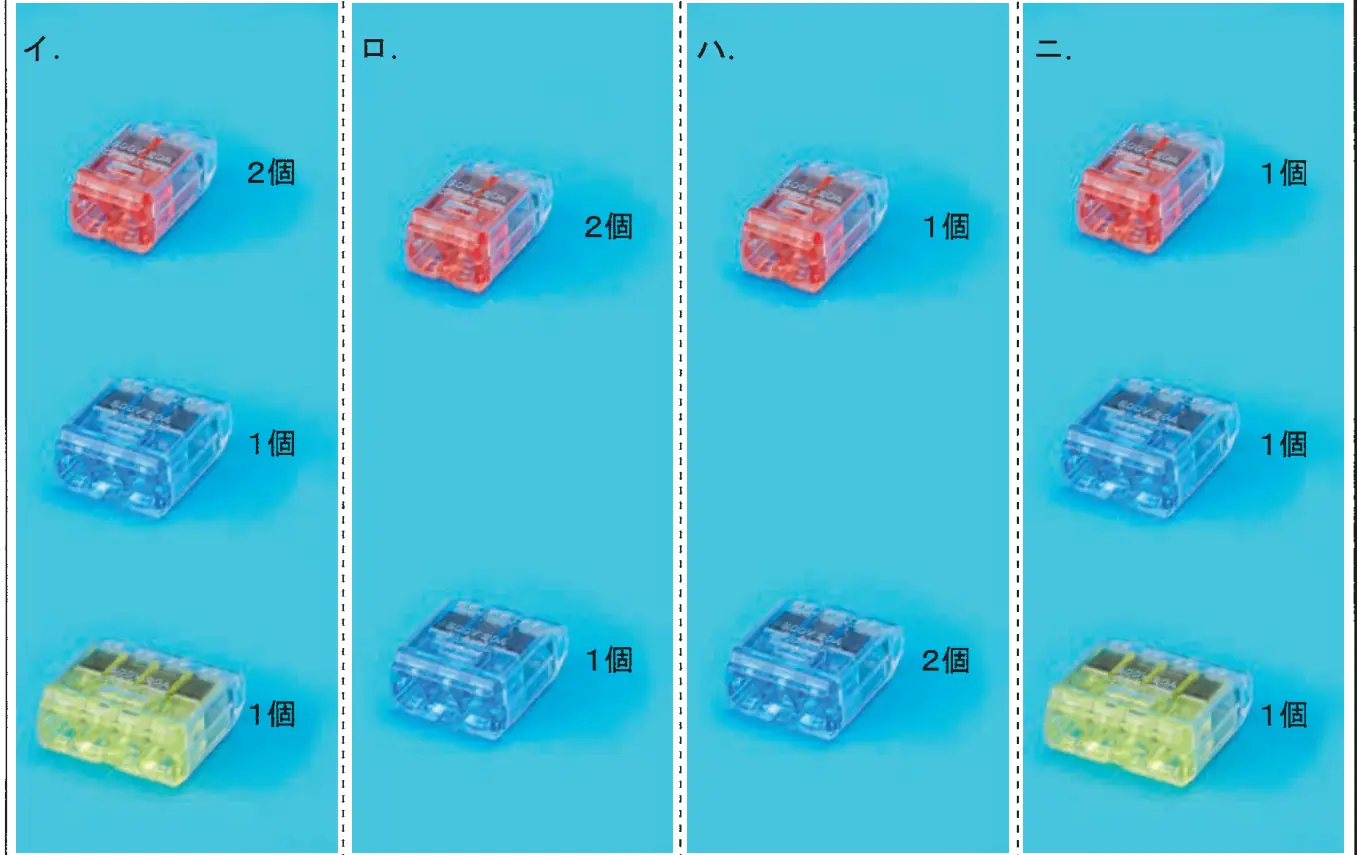

⑮で示す部分の天井内のジョイントボックス内において、接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線は、すべてVVF1.6とする。
答えを見る
正解 ニ
要点差込形コネクタは各接続点の電線本数ごとに種類を選ぶ
解説
⑮の天井内ボックスでは、接地側4本・非接地側3本・スイッチの戻り線2本の接続になり、4本用・3本用・2本用が各1個のニが適切です。
- 接地側：電源・台所の照明（ヘ）・流し元灯・換気扇（スイッチ側へ）で4本 → 4本用1個
- 非接地側：電源・流し元灯・スイッチへで3本 → 3本用1個
- ヘの戻り線：スイッチから照明へで2本 → 2本用1個
イ・ロ・ハ：電線本数と合わない組合せなので誤り。
