平成27年度上期 第二種電気工事士 学科 問23 解説

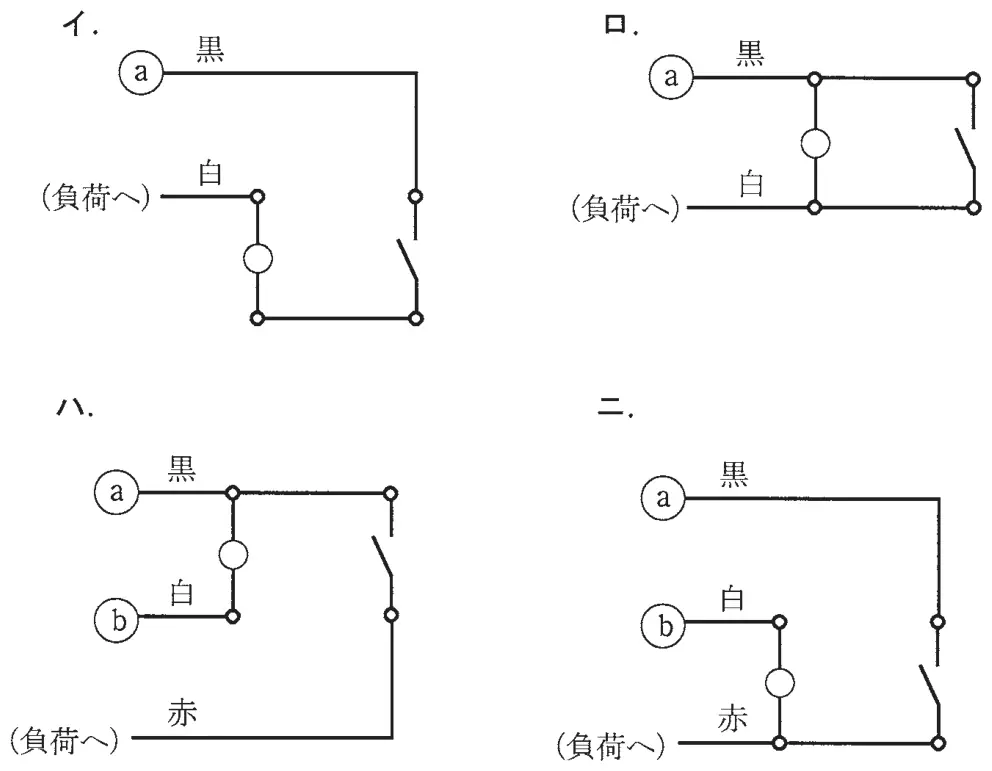

図に示す一般的な低圧屋内配線の工事で，スイッチボックス部分の回路は。ただし，ⓐは電源からの非接地側電線（黒色），ⓑは電源からの接地側電線（白色）を示し，負荷には電源からの接地側電線が直接に結線されているものとする。なお，パイロットランプは100V用を使用する。
○は確認表示灯（パイロットランプ）を示す。
答えを見る
正解 ニ
要点同時点滅のパイロットランプは負荷と並列に入れる
解説
パイロットランプを負荷と並列（スイッチの負荷側の赤線と接地側の白線の間）に接続すると、スイッチを入れたときだけ点灯する同時点滅になるので、ニが正しい。
- イ：ランプが負荷と直列に入り、接地側電線ⓑも使っていないので誤り。
- ロ：ランプがスイッチと並列になる異時点滅の形で、接地側電線ⓑも使っていないので誤り。
- ハ：ランプが電源の黒と白の間に入り、常時点灯になるので誤り。
