令和4年度下期午後 第二種電気工事士 学科 問21 解説

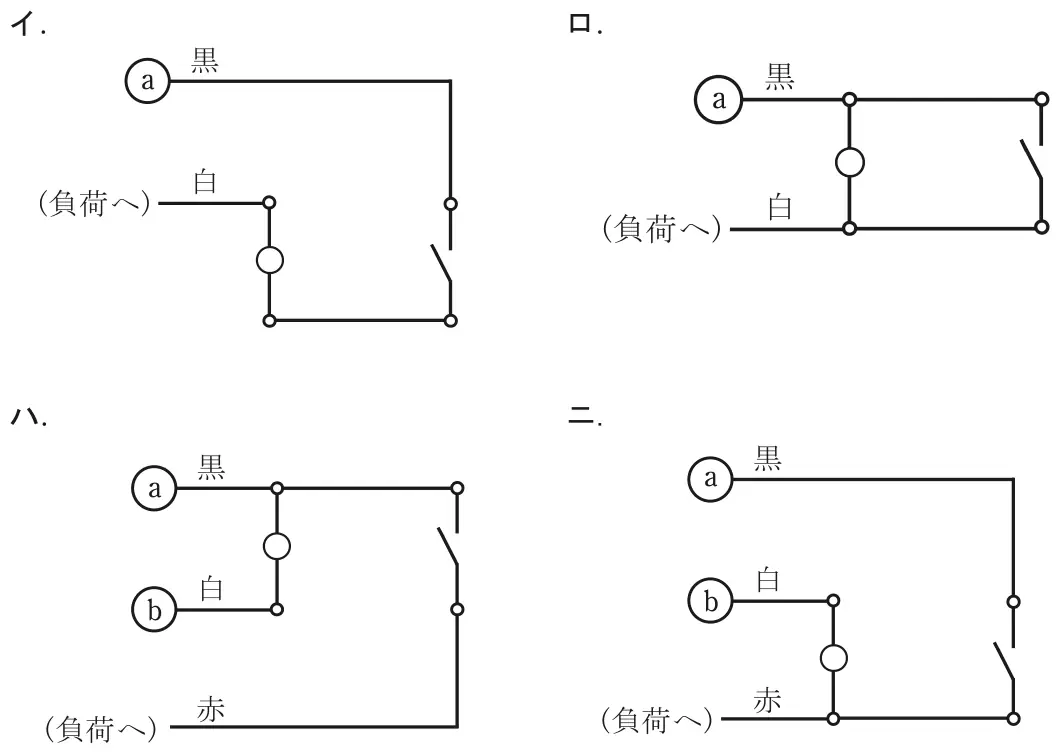

図に示す一般的な低圧屋内配線の工事で，スイッチボックス部分におけるパイロットランプの異時点滅（負荷が点灯していないときパイロットランプが点灯）回路は。
ただし，ⓐは電源からの非接地側電線（黒色），ⓑは電源からの接地側電線（白色）を示し，負荷には電源からの接地側電線が直接に結線されているものとする。
なお，パイロットランプは100V用を使用する。
答えを見る
正解 ロ
要点異時点滅はパイロットランプをスイッチと並列に接続する
解説
異時点滅（負荷が消えているときだけ点灯）は、パイロットランプをスイッチと並列につなぐので、ロが正しい。スイッチが切れているときはランプが負荷と直列になって点灯し、スイッチを入れるとランプの両端が短絡されて消え、負荷が点灯する。
- イ：ランプとスイッチが直列で、負荷と常に直列になるので誤り。
- ハ：ランプが黒と白の間にあり、常時点灯になるので誤り。
- ニ：ランプが白と負荷への線の間にあり、負荷と並列の同時点滅になるので誤り。
