令和3年度上期午後 第二種電気工事士 学科 問21 解説
図に示す一般的な低圧屋内配線の工事で，スイッチボックス部分の回路は。ただし，ⓐは電源からの非接地側電線（黒色），ⓑは電源からの接地側電線（白色）を示し，負荷には電源からの接地側電線が直接に結線されているものとする。
なお，パイロットランプは100V用を使用する。
答えを見る
正解 ロ
要点同時点滅のパイロットランプは負荷と並列に接続する
解説
図は確認表示灯（パイロットランプ）が負荷と同時に点灯する「同時点滅」で、ランプを負荷と並列（スイッチの負荷側と接地側電線ⓑの間）に接続したロが正しい。

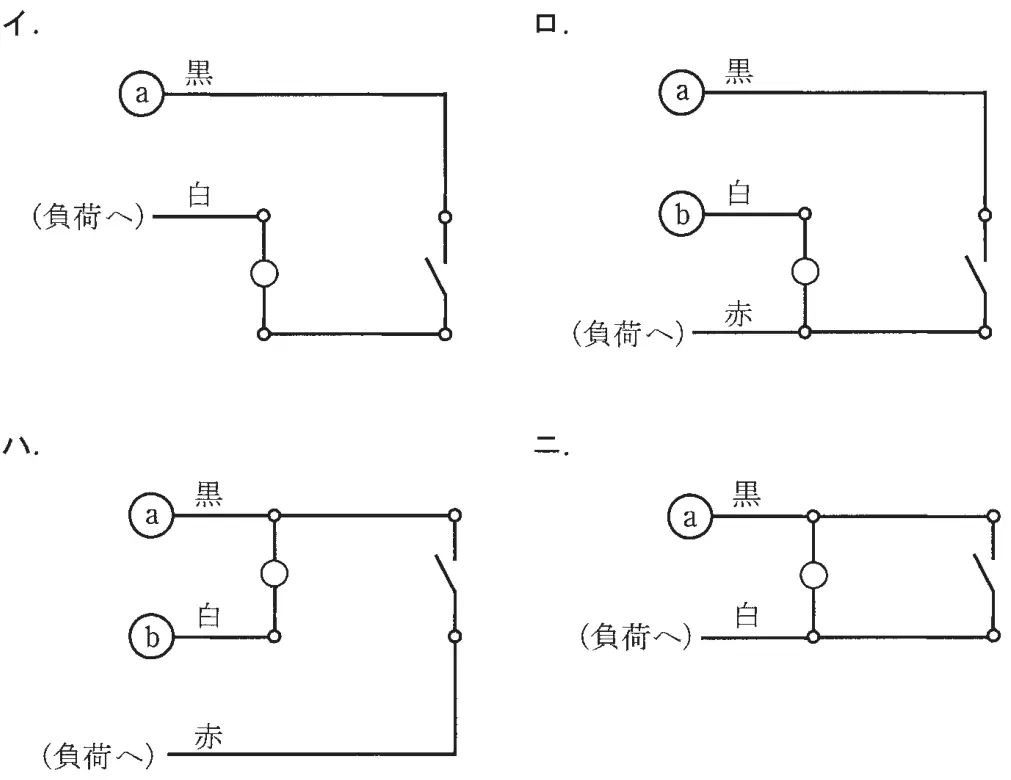

イ：ランプがスイッチと負荷の間に直列に入っており、負荷が正常に点灯しないので誤り。ハ：ランプがⓐとⓑの間にあり常時点灯になるので誤り。ニ：ランプがスイッチと並列の異時点滅で、さらに接地側電線を負荷に直接結線していないので誤り。
