平成27年度上期 第二種電気工事士 学科 問44 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑭で示す屋外部分の接地工事を施すとき，一般的に使用されることのないものは。
答えを見る
正解 ハ
要点接地工事では接地棒・圧着端子・ナイフを使う
解説

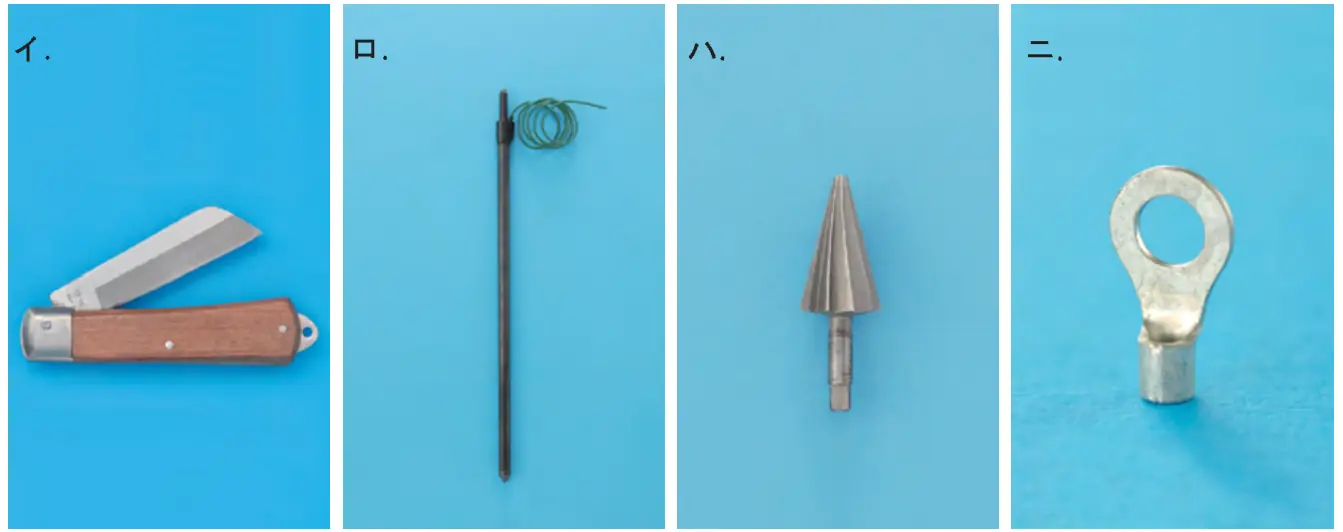

⑭の屋外の接地工事では、接地棒（ロ）を打ち込み、接地線をナイフ（イ）で剥いて圧着端子（ニ）で接続する。ハは金属管の切り口の内面を仕上げるリーマで、接地工事では一般に使わない。
- イ：電線の被覆をはぎ取るのに使う。
- ロ：接地極として地中に打ち込む。
- ニ：接地線を機器の端子に接続するのに使う。
