平成27年度上期 第二種電気工事士 学科 問50 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
この配線図で，使用されているコンセントは。
答えを見る
正解 イ
要点LK傍記は抜け止め形コンセント
解説

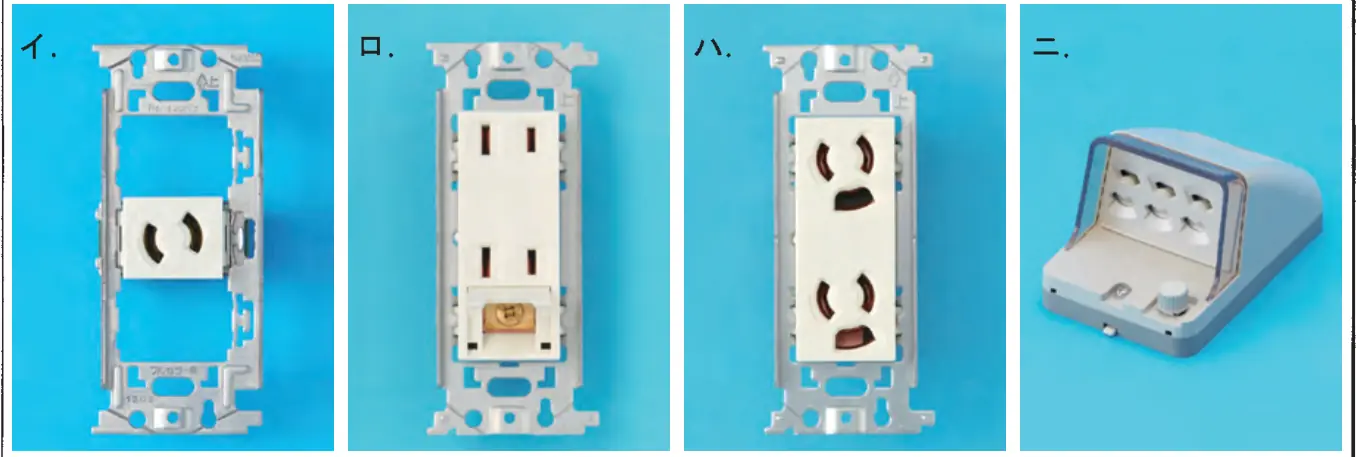

配線図には「LK」と傍記された抜け止め形コンセント（⑨など）が使われており、刃受けが円弧状のイが該当する。
- ロ：接地端子付の2口コンセントで、配線図の2口コンセントは接地端子付ではないので誤り。
- ハ：接地極付の引掛形コンセント（2口）で、使われていないので誤り。
- ニ：3口の防雨形等のコンセントで、使われていないので誤り。
