平成27年度上期 第二種電気工事士 学科 問49 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

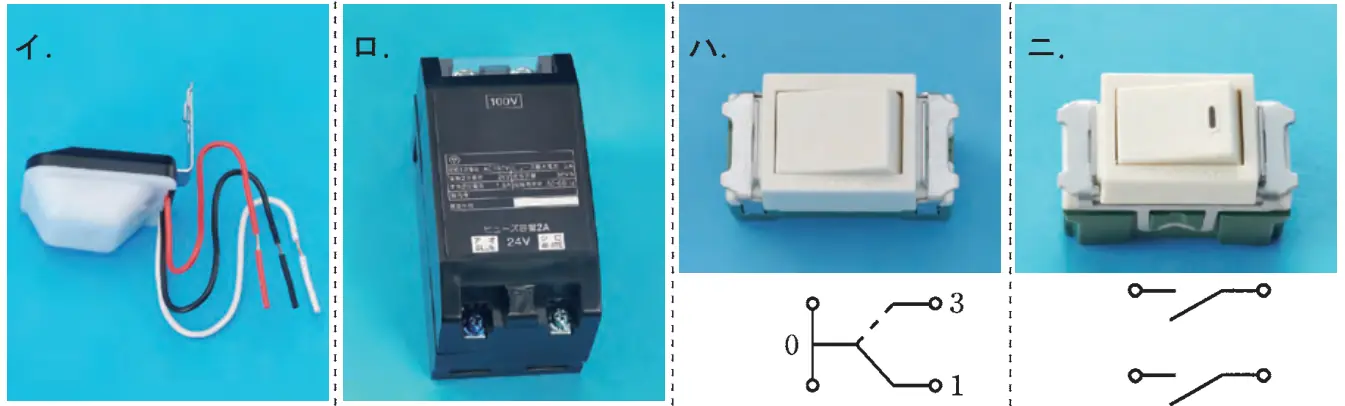

この配線図の施工で，使用されていないものは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ニ
要点2極スイッチは2本の線を同時に開閉する
解説
この配線図には2極スイッチ（図記号に2Pと傍記）がないので、ニの2極スイッチが使われていない。
- イ：自動点滅器。壁付灯イの「A(3A)」の記号で使われている。
- ロ：リモコントランス。電灯分電盤結線図の「T R」で使われている。
- ハ：3路スイッチ。「3」と傍記されたアのスイッチで使われている。
