平成27年度下期 第二種電気工事士 学科 問25 解説

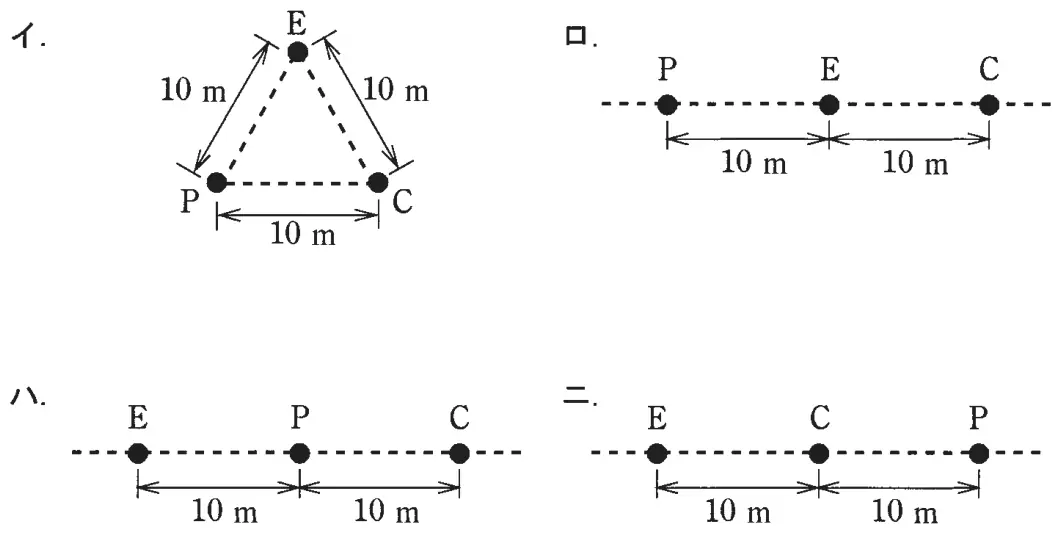

直読式接地抵抗計を用いて，接地抵抗を測定する場合，被測定接地極Eに対する，2つの補助接地極P（電圧用）及びC（電流用）の配置として，最も適切なものは。
答えを見る
正解 ハ
要点接地抵抗測定はE・P・Cの順に一直線、間隔約10mで配置
解説
被測定接地極Eから、電圧用補助極P、電流用補助極Cの順に一直線上に約10m間隔で並べるハが最も適切。
イ：三角形の配置では正しく測定できないので誤り。
ロ：EがPとCの間にあり、順番が違うので誤り。
ニ：PとCの位置が逆（E・C・Pの順）なので誤り。
