平成27年度下期 第二種電気工事士 学科 問50 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

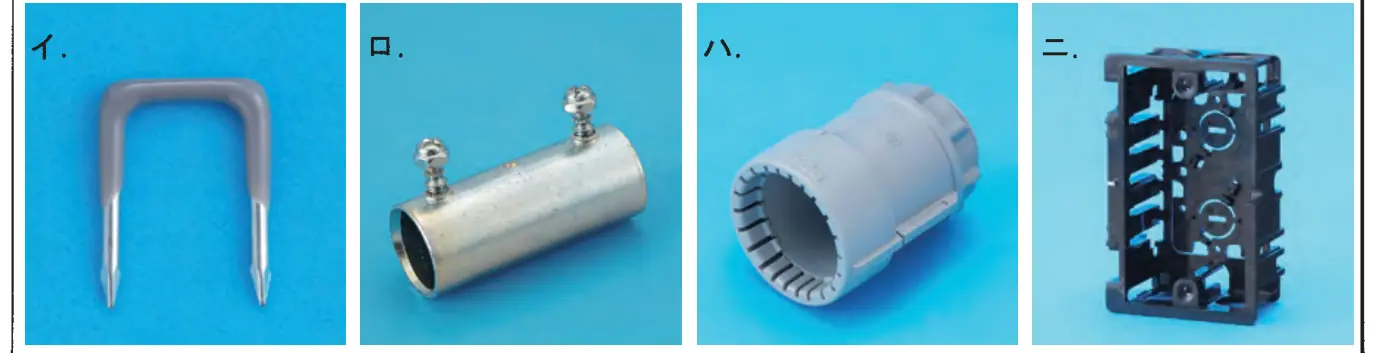

この配線図の施工で，一般的に使用されることのないものは。
答えを見る
正解 ロ
要点ねじなしカップリングはねじなし電線管（金属管）の接続用
解説
この配線図には金属管工事がないので、ねじなし電線管どうしを接続するねじなしカップリングのロは使用しない。
イ：ステープルで、VVFを造営材に固定するのに使う。
ハ：PF管用のカップリング（コネクタ）で、屋外のPF16の配管に使う。
ニ：合成樹脂製埋込スイッチボックスで、スイッチやコンセントの取り付けに使う。
