平成28年度上期 第二種電気工事士 学科 問42 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑫で示す図記号の器具は。
答えを見る
正解 ハ
要点白丸だけの記号は照明器具（一般）、選択肢ではペンダント
解説

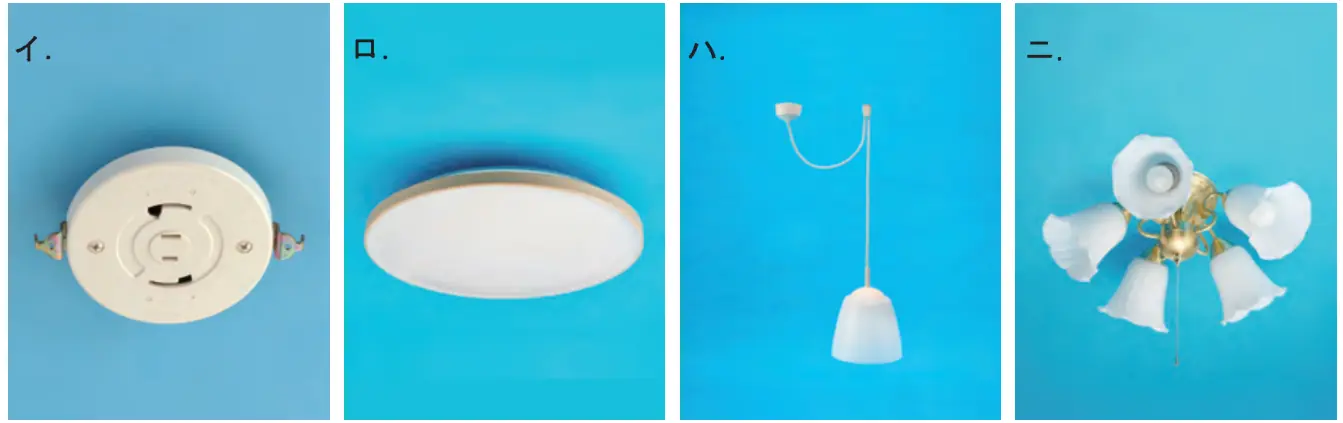

⑫は白丸だけの記号で、照明器具一般（白熱灯）を表します。選択肢のうちこれに当たるのは、コードで吊り下げる照明のハ（ペンダント）です。
イ：引掛シーリングは丸の両側に括弧の付いた記号で表す。
ロ：シーリングライトは丸の中に「CL」。
ニ：シャンデリヤは丸の中に「CH」。
CL・CH・DLなどの傍記がない白丸は、一般の照明器具として扱います。
