平成28年度上期 第二種電気工事士 学科 問41 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑪で示す部分の接続工事をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び刻印との組合せで，正しいものは。

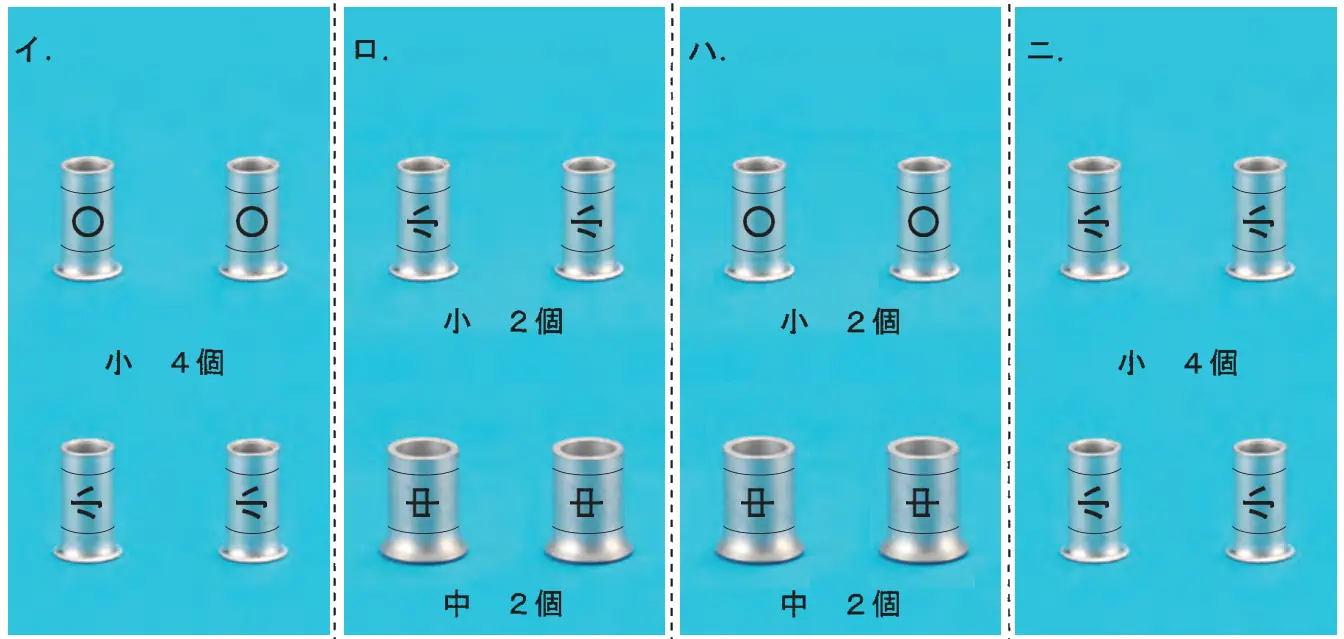

ただし，使用する電線はすべてVVF1.6とし，写真に示すリングスリーブ中央の○，小，中は接続後の刻印を表す。
- イ小 4個（刻印：○2個，小2個）
- ロ小 2個（刻印：小），中 2個（刻印：中）
- ハ小 2個（刻印：○），中 2個（刻印：中）
- ニ小 4個（刻印：小4個）
答えを見る
正解 イ小 4個（刻印：○2個，小2個）
要点1.6mm2本の接続は小スリーブで刻印○、3〜4本は刻印小
解説
⑪のボックスには電源（L-2の回路l）、屋外灯ニ、ダウンライトヌ、洋室側のボックスへの配線と、スイッチニ・ヌからの配線が集まります。
- 接地側：電源、ニ、ヌ、右のボックスの4本→小（刻印小）
- 非接地側：電源、スイッチニ、スイッチヌ、右のボックスの4本→小（刻印小）
- 帰り線ニ：2本→小（刻印○）
- 帰り線ヌ：2本→小（刻印○）
よって小4個（○2個、小2個）のイが正しいです。1.6mmが5〜6本なら中スリーブですが、ここにはないのでロ・ハは誤り。ニは2本接続の刻印が○でないので誤り。
