平成28年度上期 第二種電気工事士 学科 問43 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はすべてVVF1.6とする。

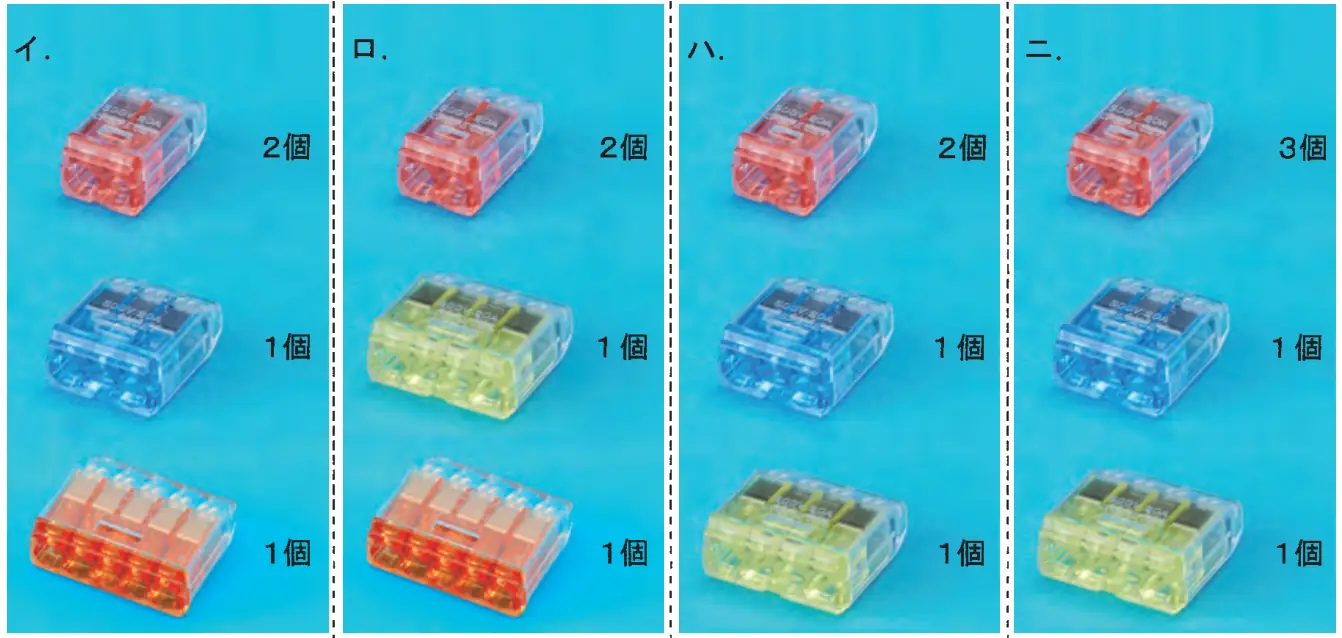

- イ2本用 2個，3本用 1個，5本用 1個
- ロ2本用 2個，4本用 1個，5本用 1個
- ハ2本用 2個，3本用 1個，4本用 1個
- ニ2本用 3個，3本用 1個，4本用 1個
答えを見る
正解 ロ2本用 2個，4本用 1個，5本用 1個
要点差込形コネクタは接続する電線の本数に合った種類を使う
解説
⑬のボックスには、電源（浴室側のボックスから）、玄関側の⑮、便所側のボックス、照明コとキ、スイッチキ・コからの配線が集まります。
- 接地側：電源、⑮、便所、コ、キの5本→5本用1個
- 非接地側：電源、⑮、便所、スイッチの4本→4本用1個
- 帰り線キ：2本→2本用1個
- 帰り線コ：2本→2本用1個
よって2本用2個、4本用1個、5本用1個のロが正しいです。
イ・ハ・ニ：3本用を含むなど、本数の組合せが合わない。
