平成28年度上期 第二種電気工事士 学科 問44 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

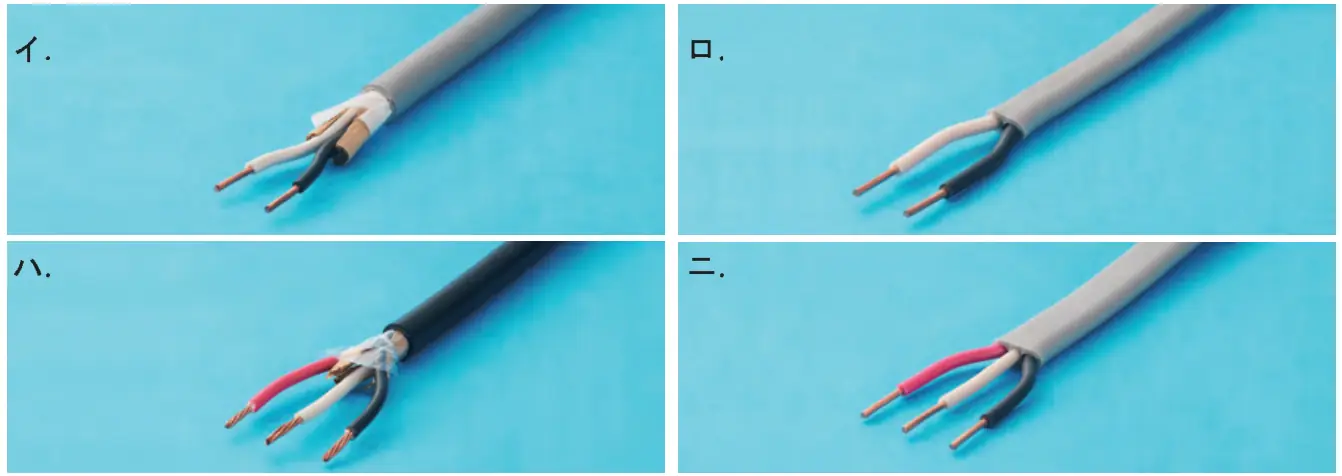

⑭で示す部分の配線工事に必要なケーブルは。
ただし，使用するケーブルの心線数は最少とする。
答えを見る
正解 ロ
要点電源だけを送るボックス間の配線はVVF2心で足りる
解説
⑭は⑬のボックスから玄関の⑮のボックスへ電源を送る配線です。玄関のスイッチ（エ・オ・カ）や自動点滅器は⑮側にあるので、ここは非接地側と接地側の2本だけでよく、VVF 2心のロが正しいです。
イ：丸形のVVR 2心で、図の注意書き（特記なき配線はVVF）に合わない。
ハ：丸形のケーブル3心で、心線数も多い。
ニ：VVF 3心で、最少の心線数ではない。
