平成28年度上期 第二種電気工事士 学科 問45 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑮で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はすべてVVF1.6とする。

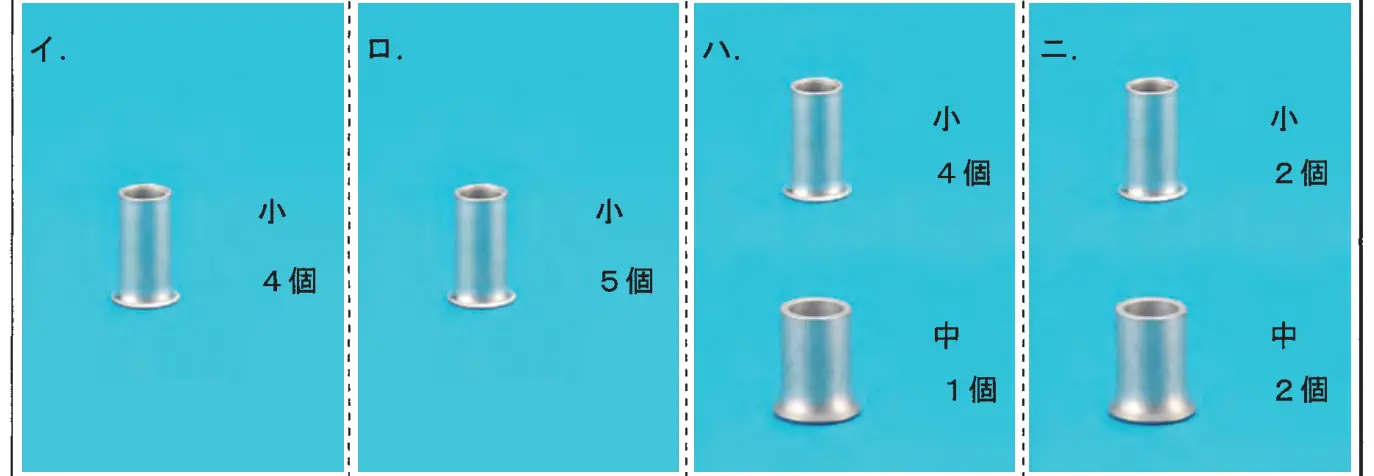

- イ小 4個
- ロ小 5個
- ハ小 4個，中 1個
- ニ小 2個，中 2個
答えを見る
正解 ハ小 4個，中 1個
要点1.6mm5〜6本は中スリーブ、2〜4本は小スリーブ
解説
⑮のボックスには、⑭からの電源、照明オ・エ・カ、スイッチエ・オ・カ、門灯側の自動点滅器への配線が集まります。
- 接地側：電源、オ、エ、カ、門灯側の5本→中1個
- 非接地側：電源、スイッチ、自動点滅器の3本→小1個
- 帰り線オ・エ・カ：各2本→小3個
よって小4個、中1個のハが正しいです。
イ・ロ：5本の接続に小スリーブは使えない。
ニ：中が2個になる接続はない。
