平成28年度下期 第二種電気工事士 学科 問46 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ及び1階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセントは，「一般形（JIS C 0303：2000構内電気設備の配線用図記号）」を使用している。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

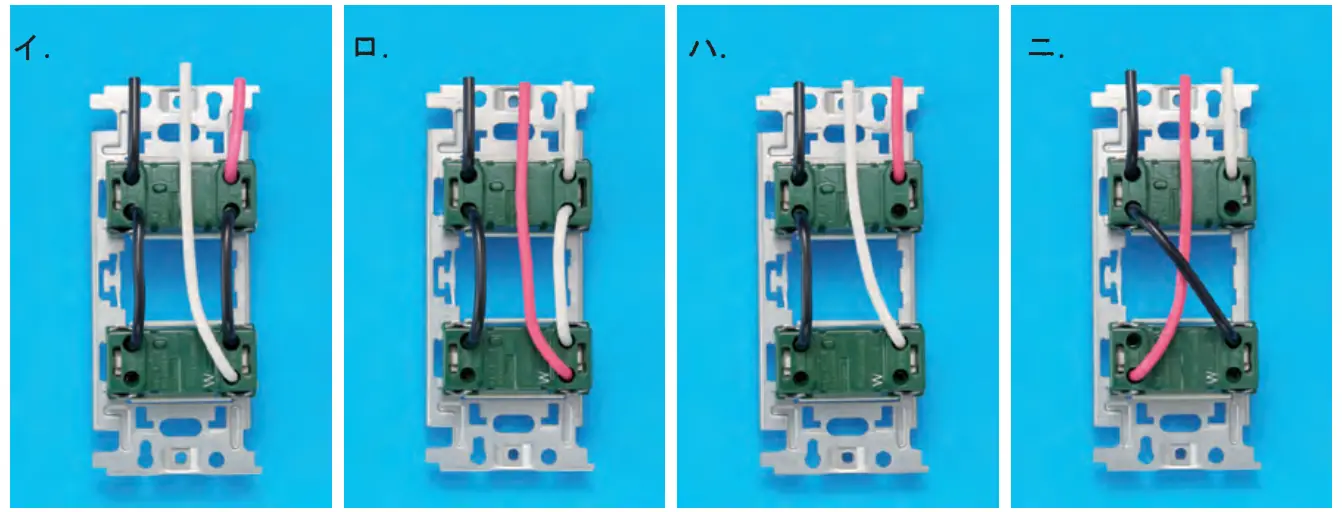

⑯で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。
答えを見る
正解 ハ
要点スイッチとコンセントの黒は渡り、白はコンセントのW側
解説
⑯は片切スイッチとコンセントの組合せ。黒（非接地側）をスイッチとコンセントの両方へ渡り線でつなぎ、白（接地側）はコンセントのW表示側、赤（返り線）はスイッチのもう一方へ結線する。ハはこのとおりなので正しい。
イ：コンセントの両極に黒と赤がつながり誤り。
ロ：白をスイッチに結線しており誤り。
ニ：黒をコンセントのW側につなぎ、赤をコンセントへつないでおり誤り。
