令和4年度下期午前 第二種電気工事士 学科 問44 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

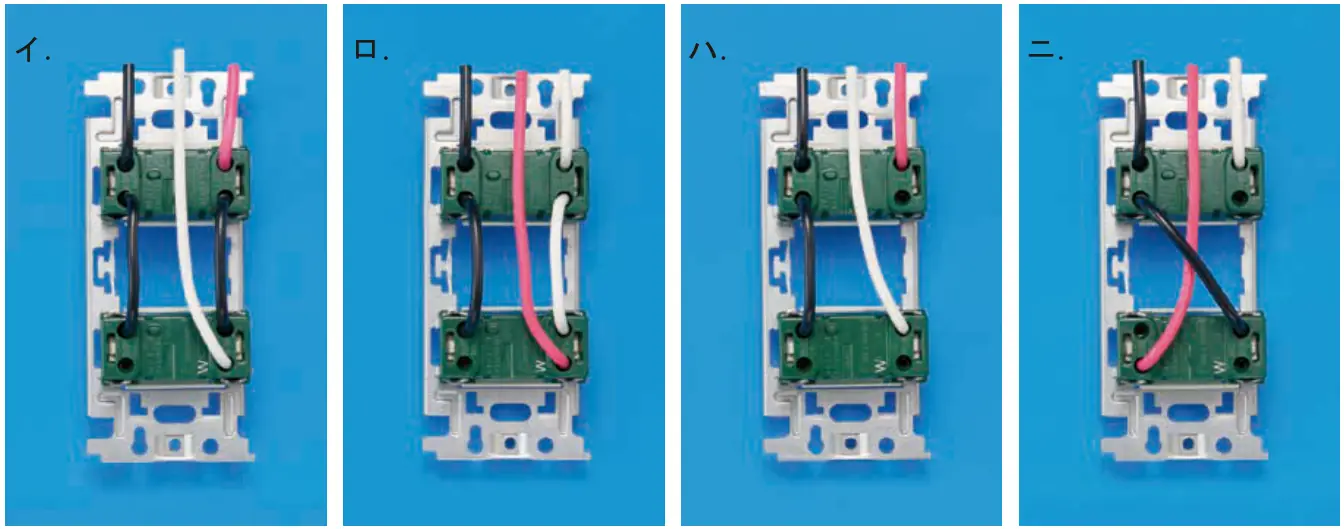

⑭で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。
答えを見る
正解 ハ
要点コンセントは白と黒、スイッチは黒と負荷への赤
解説
⑭は車庫のコンセントとスイッチ（タ）の組合せです。コンセントには白（接地側）と黒（非接地側）、スイッチには黒と負荷へ行く赤をつなぎます。ハは、上のスイッチに黒と赤、下のコンセントに渡りの黒とW側に白が結線されており正しいです。
イ：スイッチの赤側の端子からもコンセントへ渡り線が出ており、スイッチを切っても機能しない誤った結線。
ロ：スイッチに白（接地側）が結線され、コンセントに赤がつながっているので誤り。
ニ：スイッチに白、コンセントに赤が結線されているので誤り。
