平成29年度上期 第二種電気工事士 学科 問48 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
4．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑱で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はすべてVVF1.6とする。

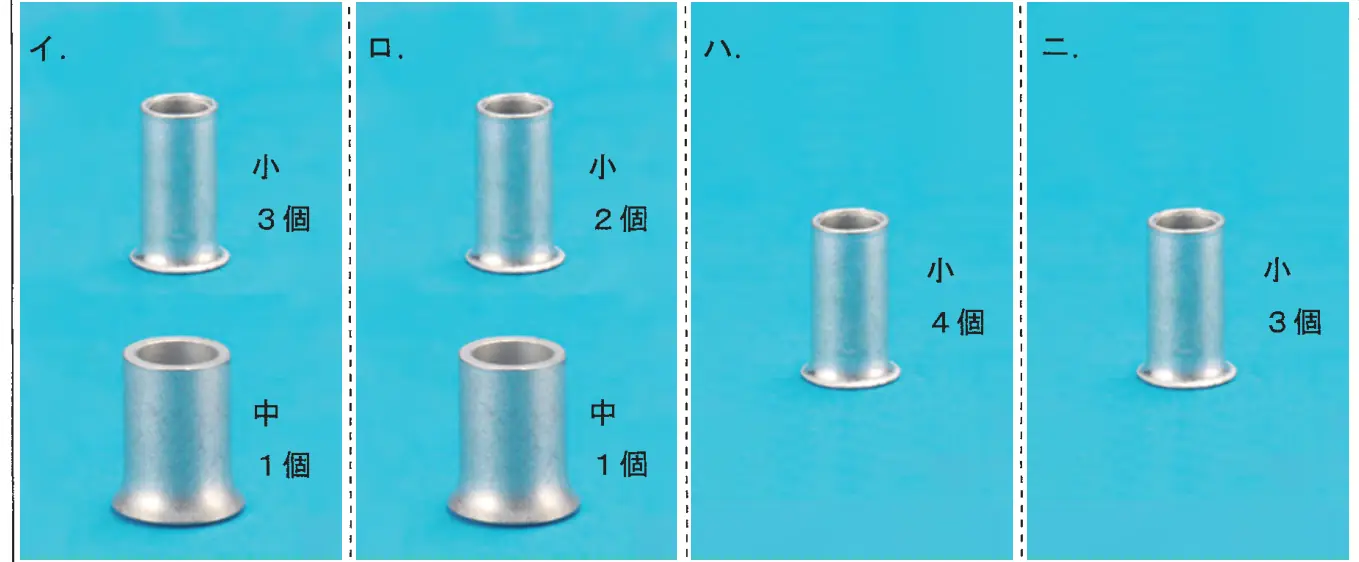

- イ小 3個 中 1個
- ロ小 2個 中 1個
- ハ小 4個
- ニ小 3個
答えを見る
正解 ロ小 2個 中 1個
要点1.6mm5本の接続は中スリーブ、3～4本は小スリーブ
解説
⑱ではL-1側からの電源、照明ウ3灯、点滅器、コンセントを接続するので、小2個・中1個（ロ）です。
- 接地側：⑰からのN、ウ3灯、コンセント → 5本 → 中
- 電圧側：⑰からのL、点滅器、コンセント → 3本 → 小
- 帰り線：点滅器、ウ3灯 → 4本 → 小
イ：小3個は多すぎるので誤り。
ハ・ニ：5本の接続に中スリーブがないので誤り。
