令和7年度下期 第二種電気工事士 学科 問46 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑯で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
なお，ボックスからスイッチ（ク，ケ，コ）に至るケーブルの心線数は最少とする。

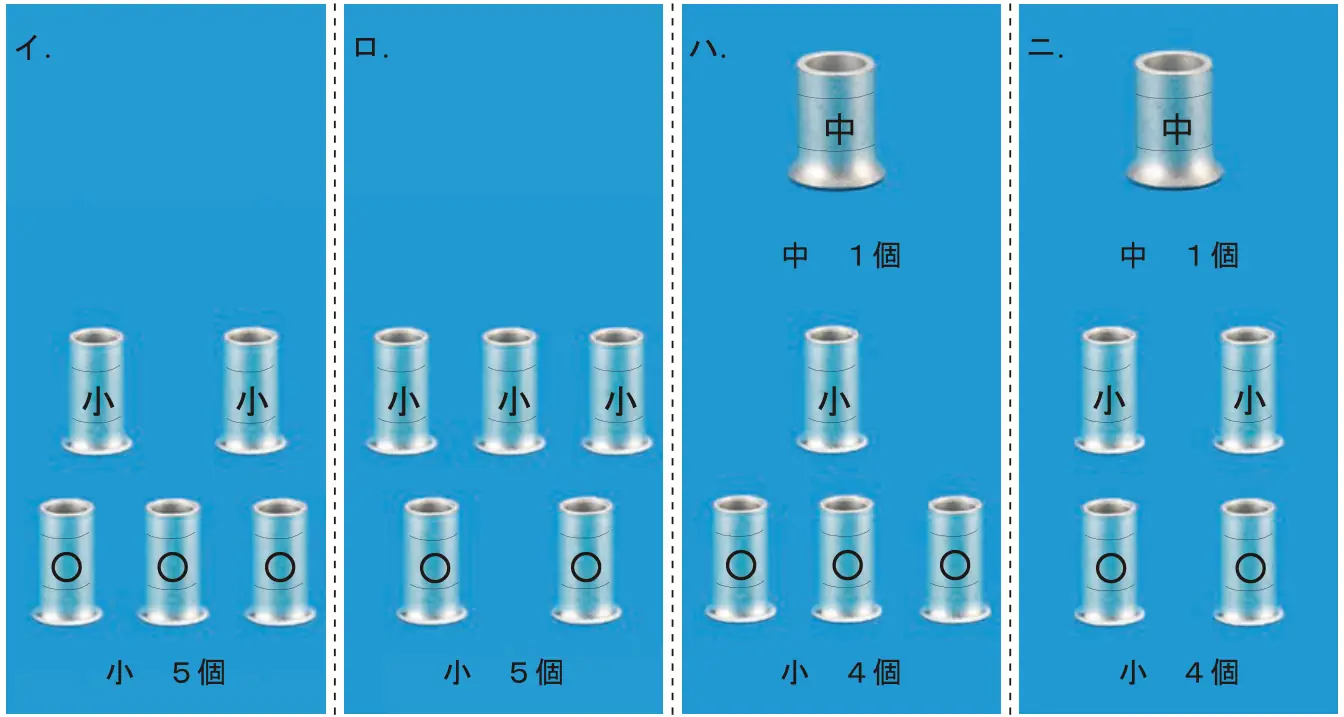

- イ小5個（刻印：小2個，○3個）
- ロ小5個（刻印：小3個，○2個）
- ハ中1個（刻印：中），小4個（刻印：小1個，○3個）
- ニ中1個（刻印：中），小4個（刻印：小2個，○2個）
答えを見る
正解 イ小5個（刻印：小2個，○3個）
要点1.6mm2本は小スリーブ刻印○、3〜4本は小スリーブ刻印小
解説
⑯のボックスでは、⑰からの電源・コ戻り線、スイッチ（ク・ケ・コ）、照明ク・ケ・DLコがつながり、接続箇所は5か所です。
- 接地側線：⑰・ク・ケ・DLコの4本 → 小（刻印小）
- 非接地側線：⑰・スイッチ共通線の2本 → 小（刻印○）
- クの戻り線：2本 → 小（刻印○）
- ケの戻り線：2本 → 小（刻印○）
- コの戻り線：スイッチ・DLコ・⑰（CLコへ）の3本 → 小（刻印小）
よって小5個（刻印小2個・○3個）でイが正解です。ロ・ハ・ニは刻印や種類が合わないので誤り。
