平成29年度上期 第二種電気工事士 学科 問47 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
4．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

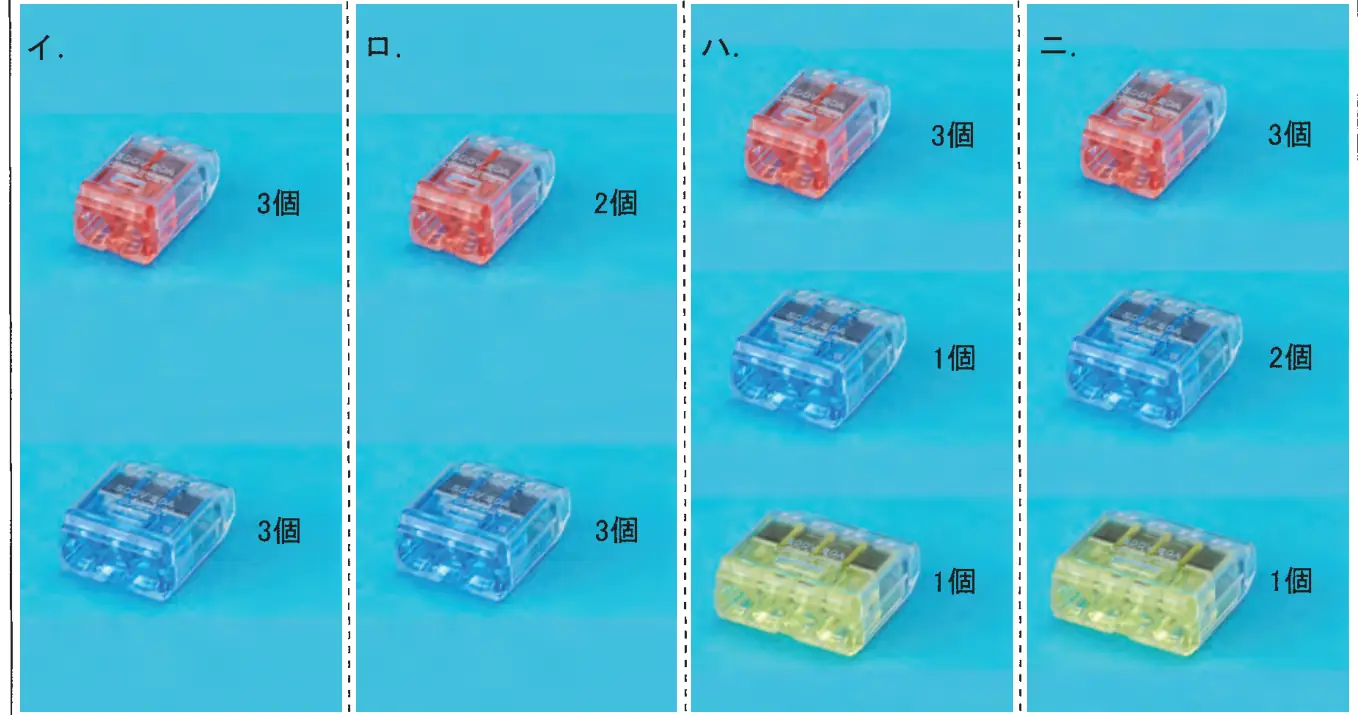

⑰で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はすべてVVF1.6とし，地下1階に至る配線の電線本数（心線数）は最少とする。
答えを見る
正解 ハ
要点3路スイッチの配線では電圧側を片方の0端子、帰り線をもう片方の0へ
解説
⑰では接地側4本・電圧側3本と、3路スイッチの渡り線2組・帰り線の2本接続が必要なので、2本用3個・3本用1個・4本用1個（ハ）です。
- 地下1階への配線は4本（渡り線2本、帰り線、接地側）が最少
- 接地側：L-1、⑱、1階ア、地下1階 → 4本用1個
- 電圧側：L-1、⑱、1階3アの0 → 3本用1個
- 渡り線1・3、帰り線（1階ア⇔地下3アの0）→ 2本用3個
イ・ロ・ニ：個数や種類が接続の数と合わないので誤り。
