平成29年度上期 第二種電気工事士 学科 問50 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
4．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

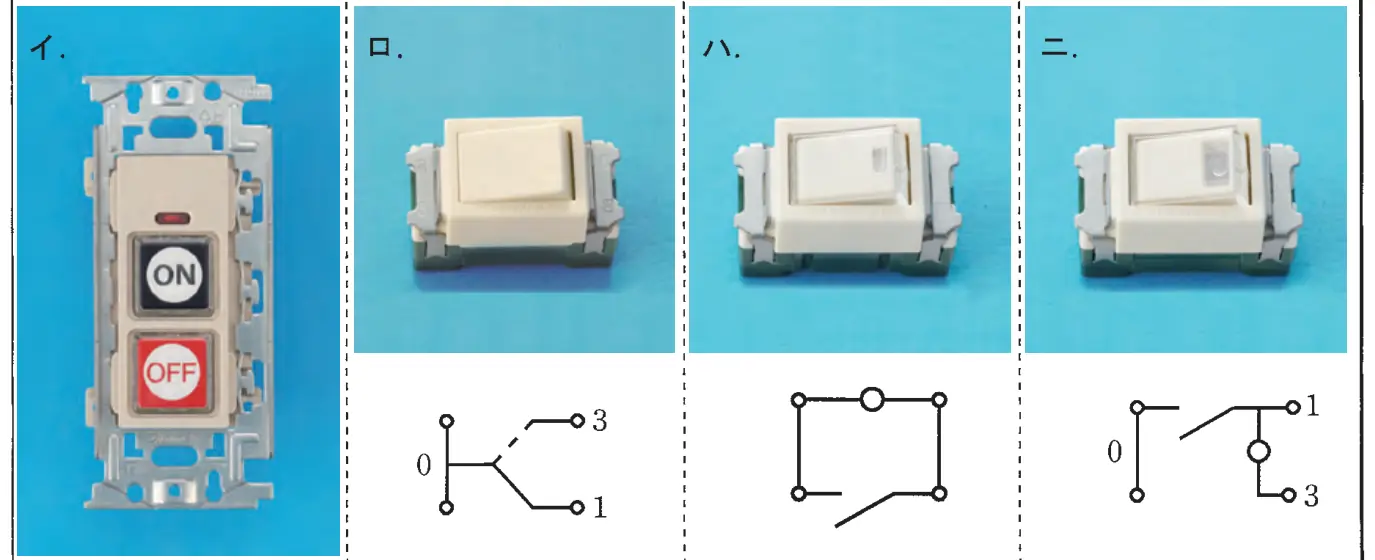

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ニ
要点この図の点滅器は3路・位置表示灯内蔵・押しボタンで、表示灯付3路はない
解説
図中の点滅器は3ア（3路スイッチ）、Hイ（位置表示灯内蔵スイッチ）、BL（確認表示灯付押しボタン）で、表示灯内蔵の3路スイッチ（ニ）は使われていません。
イ：⑤の確認表示灯付押しボタン（BL）として使われている。
ロ：3路スイッチはホールと地下1階の3アで使われている。
ハ：位置表示灯内蔵スイッチは集会所の出入口付近（Hイ）で使われている。
