平成29年度下期 第二種電気工事士 学科 問50 解説
配線図
図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

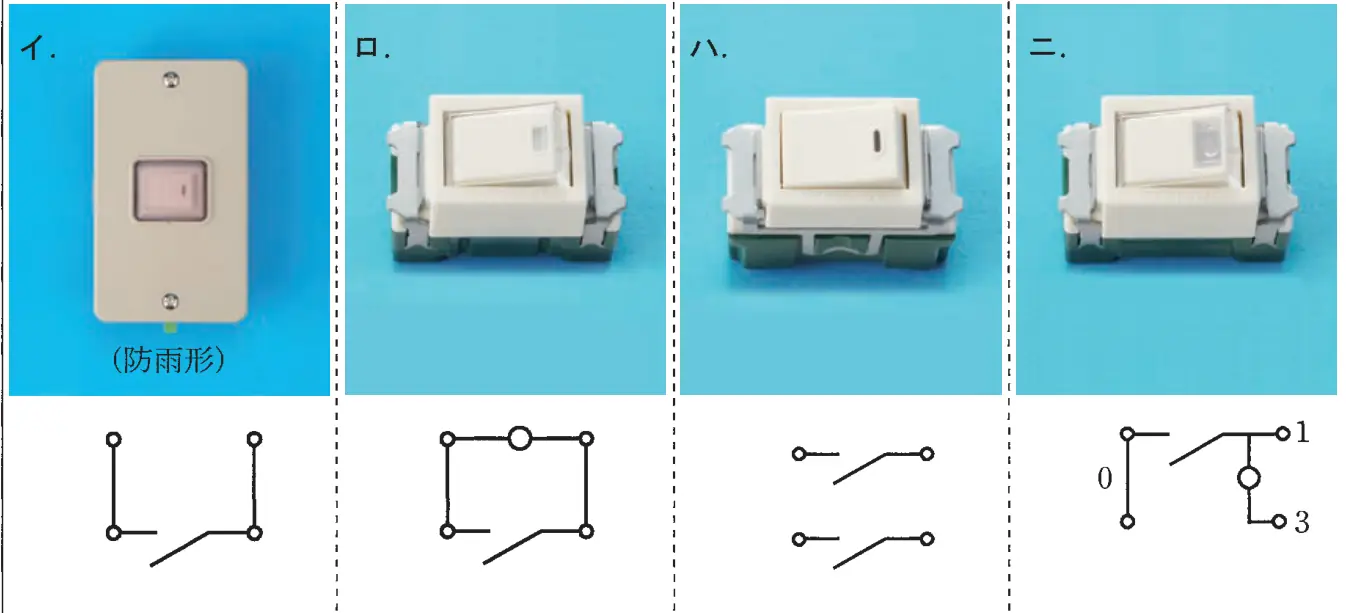

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ハ
要点2極スイッチは傍記2Pで、この図面にはない
解説
ハは接点が2組ある2極スイッチ（傍記2P）で、この配線図には2Pの点滅器がないので使用されていない。
- イ：防雨形スイッチで、工場の屋外灯のスイッチ（WP）に使われている。
- ロ：確認表示灯内蔵スイッチで、③（●L）に使われている。
- ニ：位置表示灯内蔵スイッチで、倉庫のスイッチ（H）に使われている。
