令和元年度上期 第二種電気工事士 学科 問16 解説

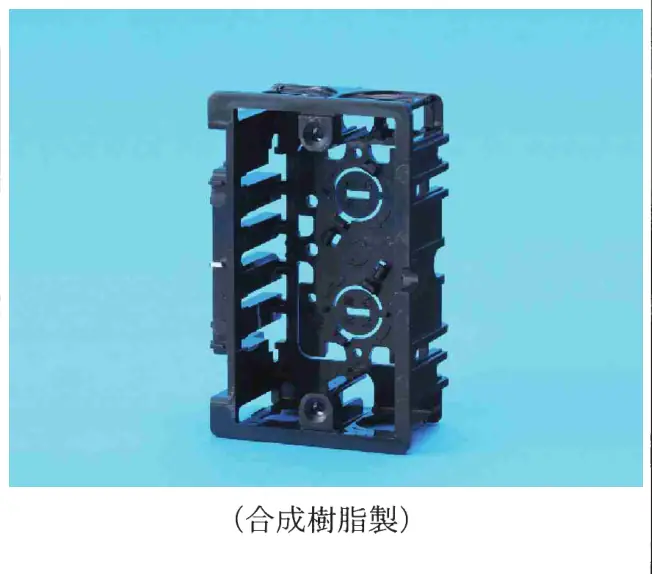

写真に示す材料の用途は。
- イ住宅でスイッチやコンセントを取り付けるのに用いる。
- ロ多数の金属管が集合する箇所に用いる。
- ハフロアダクトが交差する箇所に用いる。
- ニ多数の遮断器を集合して設置するために用いる。
答えを見る
正解 イ住宅でスイッチやコンセントを取り付けるのに用いる。
要点合成樹脂製スイッチボックスは埋込みスイッチ・コンセント取付用
解説
写真は合成樹脂製の埋込用スイッチボックスで、住宅の壁にスイッチやコンセントを取り付けるのに使うのでイが正しい。
- ロ：多数の金属管が集合する箇所に使うのはプルボックス。
- ハ：フロアダクトの交差箇所に使うのはジャンクションボックス。
- ニ：多数の遮断器を集合して設置するのは分電盤。
