令和3年度上期午後 第二種電気工事士 学科 問42 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．配電盤，分電盤及び制御盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

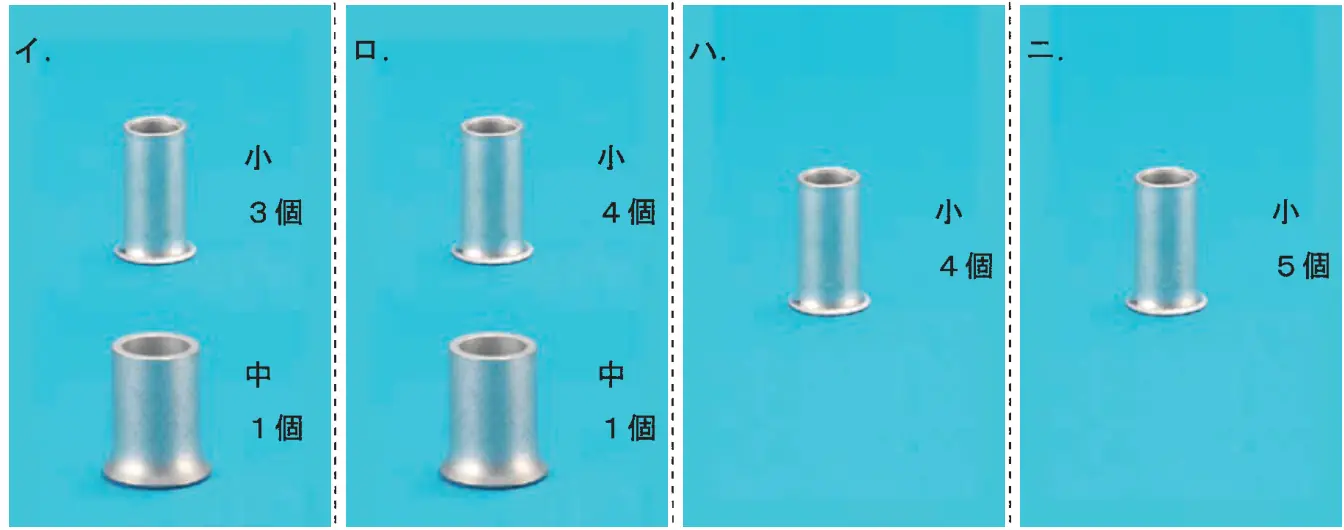

⑫で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とし，地下1階へ至る配線の電線本数（心線数）は最少とする。
- イ小：3個 中：1個
- ロ小：4個 中：1個
- ハ小：4個
- ニ小：5個
答えを見る
正解 ハ小：4個
要点1.6mm2〜4本のリングスリーブは小
解説
⑫のボックスは、1階から下りる4本（3路スイッチの渡り線2本・接地側・1階の照明アへの戻り）と、地下の3路スイッチ3ア・照明アを接続する。接続は次の4か所ですべて小スリーブとなり、ハが正しい。
- 渡り線1：2本、渡り線2：2本（小）
- 接地側：1階から・照明アの2本（小）
- 3ア の0端子・照明ア・1階への戻り：3本（小）
イ・ロ：1.6mm×5本以上の接続はないので中は不要で誤り。ニ：接続箇所は4か所なので誤り。
