令和8年度上期 第二種電気工事士 学科 問47 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，特記のある場合を除き「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．図記号で示す一般用照明にはLED照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED照明器具とする。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

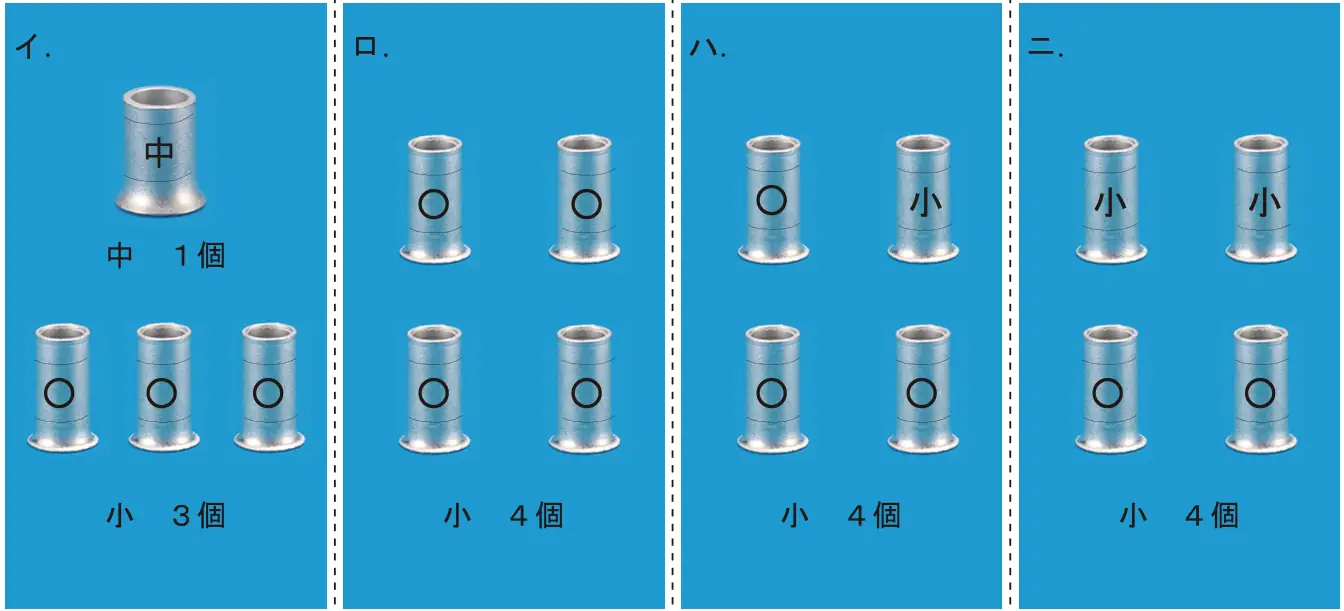

⑰で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ中 1個 小 3個
- ロ小 4個
- ハ小 4個
- ニ小 4個
答えを見る
正解 ハ小 4個
要点1.6mm 2本は刻印○、3〜4本は刻印小
解説
ハが正しい。⑰は廊下のジョイントボックスで、玄関側のボックス、廊下のダウンライト（ハ）、廊下の3路スイッチ（ハ）への配線が集まる。
- 3路スイッチの1端子の線：2本 → 小（刻印○）
- 3路スイッチの3端子の線：2本 → 小（刻印○）
- 接地側（玄関側から・ダウンライトへ）：2本 → 小（刻印○）
- ダウンライトへの帰り線（3路スイッチ0端子・ダウンライト・玄関側へ）：3本 → 小（刻印小）
VVF1.6の2本は小スリーブで刻印「○」、3〜4本は小スリーブで刻印「小」。よって小4個（○3個・小1個）。
- イ：中を使う接続はないので誤り。
- ロ：3本の接続に刻印○は誤り。
- ニ：2本の接続に刻印小は誤り。
