令和3年度下期午前 第二種電気工事士 学科 問42 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

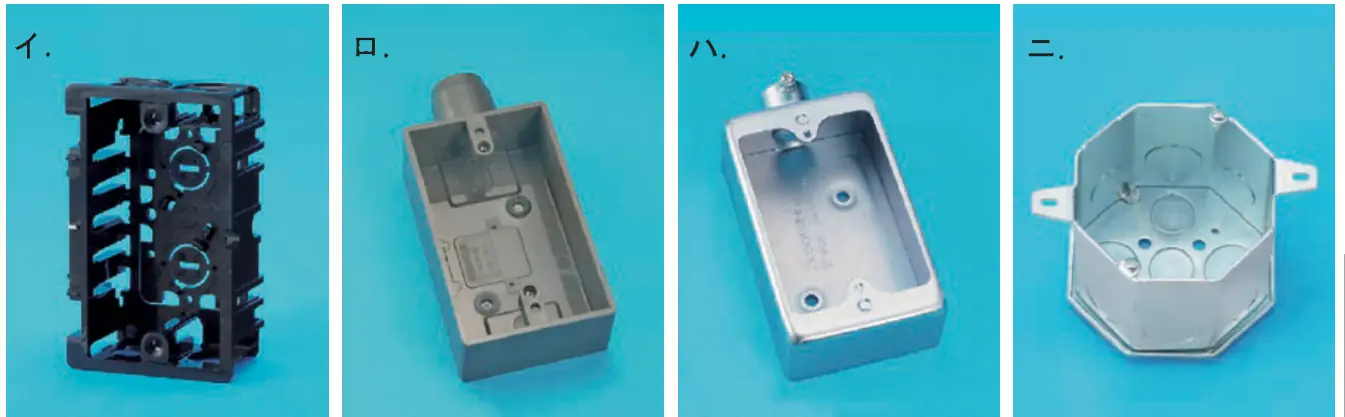

⑫で示す点滅器の取付け工事に使用する材料として，適切なものは。
答えを見る
正解 イ
要点木造住宅のVVFケーブル工事の埋込スイッチには合成樹脂製スイッチボックス
解説
この配線図は木造住宅でVVFケーブル工事を行うため、⑫の点滅器の取付けには、壁に埋め込む合成樹脂製のスイッチボックス（イ）を使います。
ロ：露出形の合成樹脂製スイッチボックスで、合成樹脂管工事の露出配管に使うので誤り。
ハ：金属製の露出スイッチボックスで、金属管工事に使うので誤り。
ニ：八角形コンクリートボックスで、鉄筋コンクリート造への埋込配管に使うので誤り。
