令和3年度下期午前 第二種電気工事士 学科 問41 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

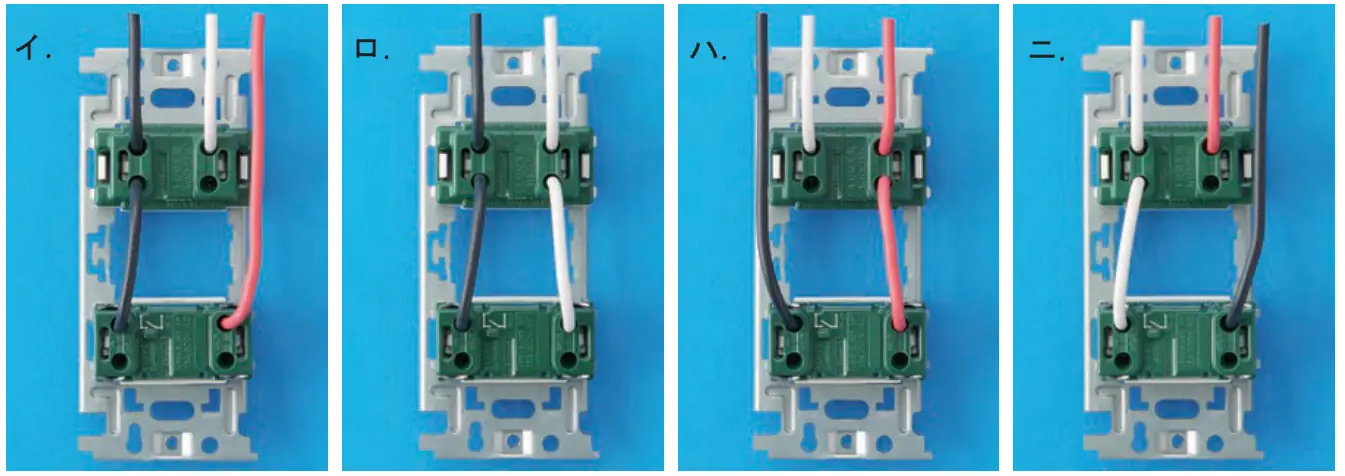

⑪で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線とする。
答えを見る
正解 ハ
要点同時点滅の確認表示灯は帰り線と接地側、スイッチは非接地側と帰り線
解説
⑪はスイッチ（ニ）とその動作を示す確認表示灯（パイロットランプ）の組合せです。照明の点灯と同時に表示灯が点く同時点滅では、スイッチを黒（非接地側）と赤（帰り線）の間に、表示灯を白（接地側）と赤の間に接続し、赤を渡り線で共通にします。この結線になっているのはハです。
イ：表示灯側が黒と白に接続され、常時点灯になるので誤り。
ロ・ニ：スイッチを通じて黒と白が短絡されてしまうので誤り。
