令和3年度下期午後 第二種電気工事士 学科 問42 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600V ビニル絶縁ビニルシースケーブル平形（VVF），動力回路は600V 架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

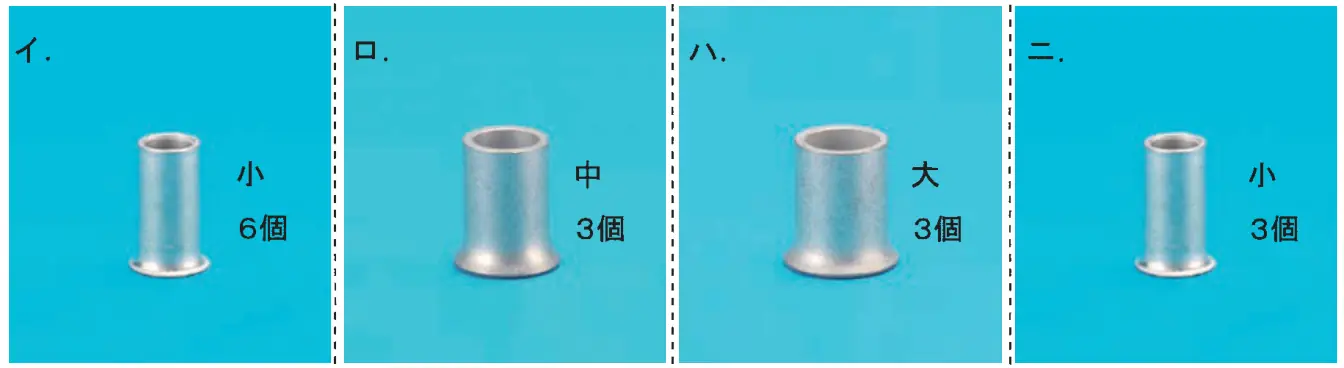

⑫で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
- イ小 6個
- ロ中 3個
- ハ大 3個
- ニ小 3個
答えを見る
正解 ハ大 3個
要点5.5mm²3本の接続はリングスリーブ大
解説
正答はハです。⑫のジョイントボックスは、分電盤からのCV5.5-3Cと、2台のルームエアコン（屋外機）へのCV5.5-3Cの計3本のケーブルが集まる箇所です。3相分の電線をそれぞれ3本ずつ接続するので、接続箇所は3か所です。
1か所の断面積の合計は 5.5 × 3 = 16.5［mm²］で、14mm²を超えるのでリングスリーブは大を使います。
よって「大 3個」です。
イ・ニ：小は5.5mm²3本には使えない。
ロ：中は合計14mm²以下用で使えない。
