令和5年度下期午前 第二種電気工事士 学科 問41 解説
配線図
図は，木造2階建住宅及び車庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

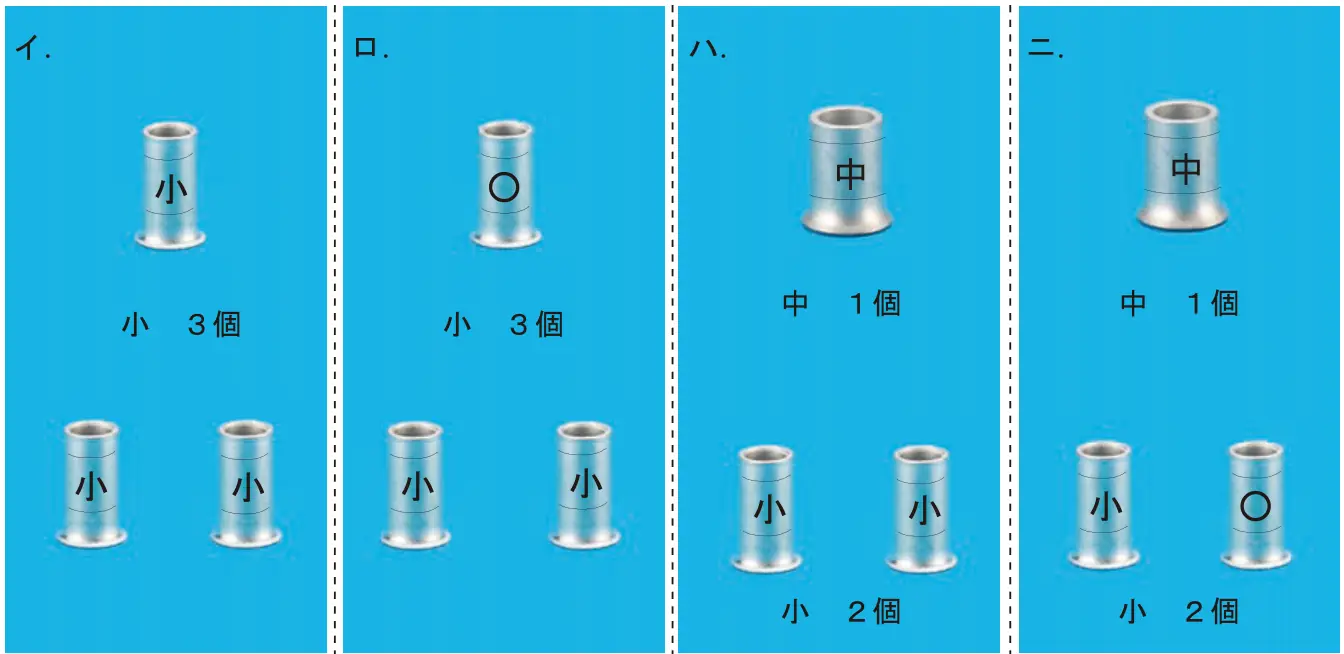

⑪で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線は特記のないものはVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ小：3個（刻印：小，小，小）
- ロ小：3個（刻印：○，小，小）
- ハ中：1個（刻印：中） 小：2個（刻印：小，小）
- ニ中：1個（刻印：中） 小：2個（刻印：小，○）
答えを見る
正解 ニ中：1個（刻印：中） 小：2個（刻印：小，○）
要点2.0mm1本＋1.6mm3本は中、1.6mm2本は小で刻印○
解説
正答はニです。⑪のボックスには、電源（VVF2.0、回路a）、DLカ、⑫側のボックス（3心）、上側のボックスへのケーブルがつながります。
- 接地側（白）：2.0mm×1＋1.6mm×3（DLカ・⑫側・上側）→ 中スリーブ・刻印「中」
- 電源の非接地側（黒）：2.0mm×1＋1.6mm×2（⑫側・上側）→ 小スリーブ・刻印「小」
- スイッチカからの帰り線：1.6mm×2（⑫側・DLカ）→ 小スリーブ・刻印「○」
イ・ロ：2.0mm1本と1.6mm3本の接続には中スリーブが必要なので誤り。
ハ：1.6mm2本の接続の刻印は「○」なので誤り。
