令和4年度上期午前 第二種電気工事士 学科 問48 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ及び1階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑱で示すジョイントボックス内の電線相互の接続作業に用いるものとして，不適切なものは。
答えを見る
正解 ロ
要点14mm²の圧着には手動油圧式圧着器、黄色柄はリングスリーブ用
解説
⑱のジョイントボックスではIV14やCV14－3Cの太い電線を接続する。ロはリングスリーブ用圧着工具で、14mm²の電線の圧着接続には使えないので不適切。

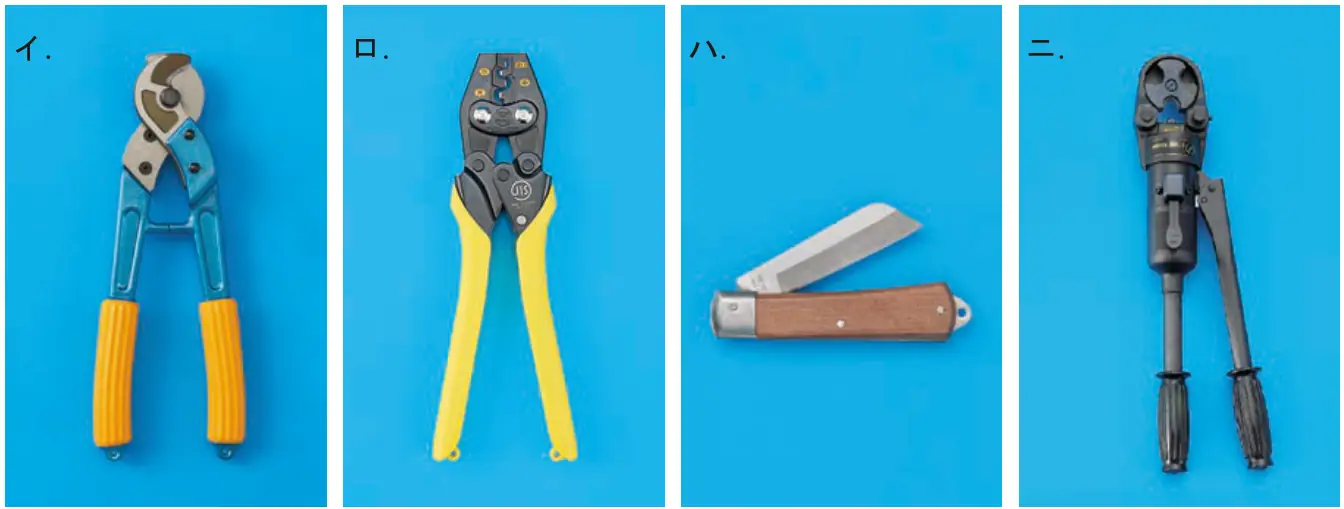

- イ：ケーブルカッタで、太いケーブルの切断に使う。
- ハ：電工ナイフで、被覆のはぎ取りに使う。
- ニ：手動油圧式圧着器で、太い電線の圧着端子・スリーブの圧着に使う。
