令和6年度下期 第二種電気工事士 学科 問49 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF），動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

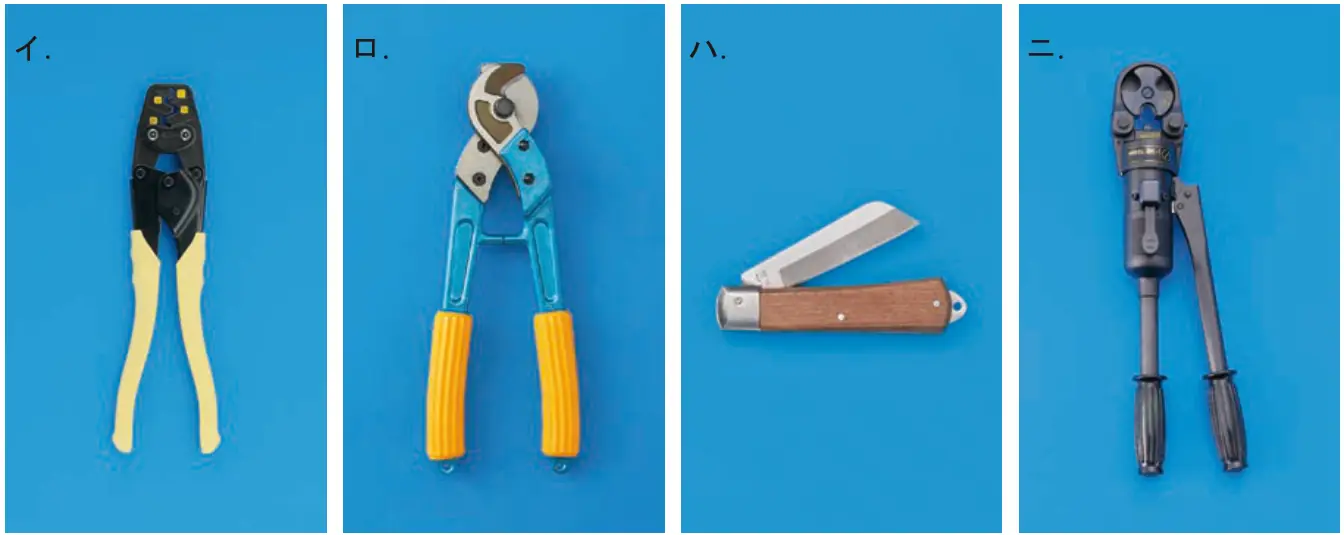

⑲で示すジョイントボックス内の電線相互の接続作業に使用されることのないものは。
答えを見る
正解 イ
要点14mm²の太い電線の圧着は手動油圧式圧着器を使う
解説
正答はイです。⑲のボックスでは、分電盤からのCV14−3Cと電熱器P−2へのIV14の14mm²の太い電線どうしを接続します。太い電線は手動油圧式圧着器で圧着するため、イの手動の圧着ペンチは使われません。
ロ：ケーブルカッタは太いCVケーブルの切断に使うので誤り。
ハ：電工ナイフはケーブルのシースや絶縁物のはぎ取りに使うので誤り。
ニ：手動油圧式圧着器は14mm²の電線の圧着接続に使うので誤り。
