令和4年度下期午前 第二種電気工事士 学科 問18 解説

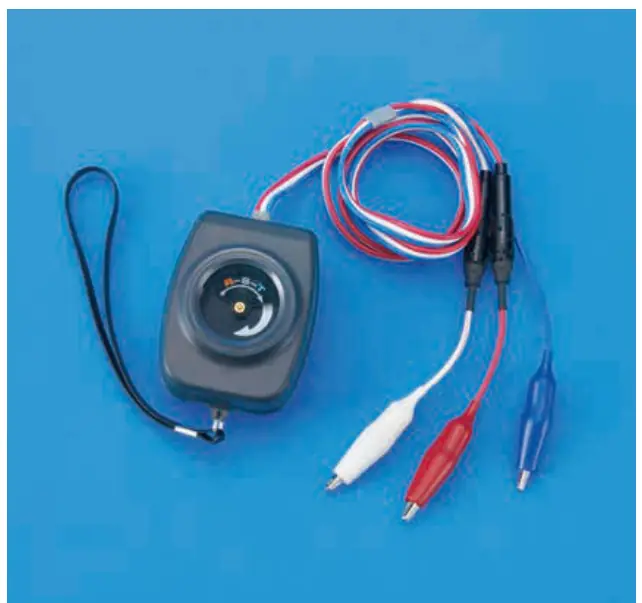

写真に示す器具の用途は。
- イ三相回路の相順を調べるのに用いる。
- ロ三相回路の電圧の測定に用いる。
- ハ三相電動機の回転速度の測定に用いる。
- ニ三相電動機の軸受けの温度の測定に用いる。
答えを見る
正解 イ三相回路の相順を調べるのに用いる。
要点検相器は三相回路の相順（相回転）を調べる
解説
写真は検相器で、赤・白・青の3本のクリップを三相回路につなぎ、円盤の回転方向で相順（相回転）を調べます。
ロ：電圧の測定は回路計や電圧計で誤り。
ハ：回転速度の測定は回転計で誤り。
ニ：温度の測定は温度計（放射温度計など）で誤り。
